织物透气性能测试数据见表2所示。
由表2可得透气性从好到差依次为：E>A>C>B>D，即纯棉织物>纯牛奶蛋白织物>牛奶蛋白与棉交织物>牛奶蛋白与竹纤维交织物>牛奶蛋白与天丝交织物。相比之下，棉织物的透气性能最好，纯牛奶蛋白织物次之分析其原因，在于：在A、B、C、D经纱线密度相同的情况下，A的纬纱线密度比B、c、D的纬纱线密度大，而当经密或纬密增加时，透气性则会降低E的纬纱线密度与B、c、D的相同，但其经纱线密度较小，故其透气性最好。
在A、B、c、D织物经向密度相同的情况下，A织物的纬向密度比B、C、D织物的纬向密度小，A织物浮长增加，织物的透气性增加，故A的透气性比B、C、D好。E织物的纬向密度与B、C、D相同，但是由于纱线线密度影响因素的存在，导致E的透气量最好。对于原组织来说，透气性依次为：缎纹>斜纹>平纹。
牛奶蛋白纤维的结构中存在着结晶和无定型的两相结构，有明显的结晶峰，其纤维结构较松散，织物的透气性能较好。因此纯牛奶蛋白织物及其交织物都适合服用，人在穿着时透气性好，能符合身体新陈代谢的需要，保持人体舒适。
3．2织物透水性能
织物透水性能测试结果如表3所示。
由表3可得：水柱高度A=B<D<C<E，即纯牛奶蛋白织物和牛奶蛋白与竹纤维交织物的透水性能最好，牛奶蛋白纤维与天丝交织物次之，牛奶蛋白与棉交织物和纯棉织物的透水性能较差。织物的透水性与织物的原料、厚度、结构紧密程度及织物表面处理情况有关。牛奶蛋白纤维的横截面呈扁平哑铃状或腰圆形，横截面有细小的微孔，纤维的纵向表面有不规则的沟槽和海岛状的凹凸]。故牛奶蛋白纤维的结构疏松，透水性较好，织物在服用时穿着舒适。
3．3织物顶破性能
织物顶破强力如表4所示。
由表4可得：平均强力D>>A>C>E，即牛奶蛋白与天丝交织物的顶破强力最高，纯牛奶蛋白织物的强力也比较高，纯棉织物的顶破强力最低。因此，在服用性能上能够满足要求。
3．4织物缩水性能
织物缩水率的测试结果如表5所示。

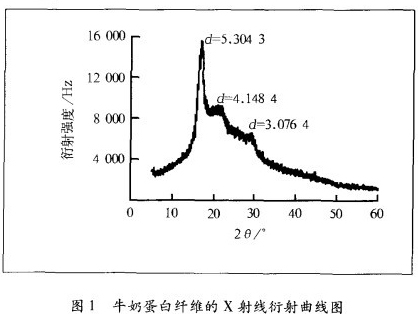

由表5可以看出：就经向缩水率而言，所测试的织物没有明显的差别；但就纬向缩水率而言，只有牛奶蛋白与竹纤维交织物的缩水率比棉织物的大(B>E)，牛奶蛋白与棉、天丝交织物的纬向缩水率远远低于棉织物。因此，牛奶蛋白织物和棉、天丝交织物的缩水率较小，具有较好的尺寸稳定性能。从牛奶蛋白纤维的X射线衍射曲线图(图1)中就能发现：牛奶蛋白纤维的结晶度和晶粒尺寸与PVA纤维非常接近，结晶度低于蚕丝纤维。所以牛奶蛋白纤维缩水率较小，尺寸稳定。
4结论
经过上述的测试与分析可知：纯牛奶蛋白织物透气性能较好，虽稍差于纯棉织物，但在服用上能满足要求。牛奶蛋白与棉、竹纤维、天丝交织物的透气量值相差较小，透气性能也可以。纯牛奶蛋白织物及其与棉、竹纤维、天丝交织物的透水性能都好于纯棉织物。纯牛奶蛋白织物和其交织物的顶破强力远远高于棉织物。其中，牛奶蛋白与天丝交织物的顶破强力最高，能够满足服用性能上的要求。纯牛奶蛋白织物和其与棉、天丝交较小，具有较好的尺寸稳定性能。
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
