牛奶蛋白纤维集天然纤维、合成纤维的优点于一身：比棉纤维、丝的强度高，和涤纶的强度相差无几，防霉、防蛀性能比羊毛好，又具有柔软、吸湿、染色性好的优点L1。本文将牛奶蛋白纱线分别与棉纱、竹纤维纱、天丝纱以斜纹为组织进行交织，测试并研究交织物的性能。
1实验准备

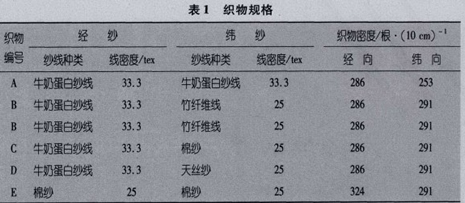

确定织物经纬向紧度：经向g1=60．0％，纬向占w1=54．0％。选择与牛奶蛋白纱线密度相近的竹纤维纱、棉纱、天丝纱进行交织，并以纯牛奶蛋白织物、纯棉织物作为性能对比样本，测试的织物规格数据见表1。织造后对织物进行后整理：烧毛、退浆、煮练、漂白和热定型等。
2实验部分
2．1实验仪器
YG561型织物透气量仪，YG(B)812型织物透水性测定仪，YG(B)O26D．500型电子织物强力机，Y(B)089全自动缩水率试验机，YG741型缩水率烘箱，剪刀，放大镜等。
2．2实验方法与表征
2．2．1织物透气性能测试
测试方法：织物透气性参照GB／T5453--1997标准，从有代表性的织物样品中剪取20cm×20cm试样，试样要求无明显损坏、不应折皱、不得熨平。试样应经过调湿处理，实验在大气条件下进行，根据垂直压力计的液面读数和选用的锐孔孔径，通过查表得到织物透气量值。每种织物选5块试样测试，取其平均值。表征：用透气量值进行表征。透气量值越大，说明织物透气性越好。
2．2．2织物透水性能测试
测试方法：在试样直径为25cm的织物的一面连续增加水压，直到织物另一面出现水渍时为止，测定此时水柱高度。表征：用水柱高度进行表征。水柱越高，透水性越不好。
2．2．3织物顶破性能测试
测试方法：利用电子织物强力机，用一对支架代替强度仪的上下夹头，上支架及下支架可以相对移动，试样夹在一对环形夹具之间。当下支架下降时，顶杆上的钢弹子作用于试样表面，直至试样被顶破为止。表征：用顶破强力的平均值进行表征。强力越大，织物顶破性能越好。
2．2．4织物缩水性能测试
测试方法：采用碱液浸渍法，将20cm×10cm织物样条浸泡在温度为60℃的碱液中，时间为30min，然后烘干，测试经纬向的缩水率。表征：用缩水率进行表征。缩水率越大，织物尺寸稳定性越不好。
3结果与分析
3．1织物透气性能
[1][2]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
