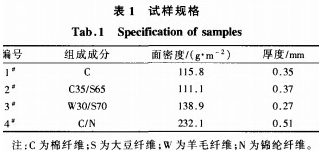

选择4种织物为试样进行透湿量测试，即：纯棉织物、棉／大豆纤维混纺织物、毛／大豆纤维混纺织物，棉／锦纶纤维混纺织物，其中大豆复合纤维中大豆蛋白含量为40％。分别剪取3块长0．1m，宽0．04m的试样，试样应在距布边1／10幅宽、距匹端2m处裁取，尽量避免取相同的经纱和纬纱。试样的规格见表1，参照GB／T3820—1997用YG(B)141D织物厚度仪测织物厚度。
3测试步骤
1)往圆柱筒内倒入蒸馏水，蒸馏水的高度低于圆柱筒外凸缘的底平面，将长方形钢板放在底座上，将待测织物放在钢板的长方形孔上，织物的测试面朝下，将装有蒸馏水的圆柱筒放在钢板中央，用螺栓将圆柱简固定在底座上。将底座的进气孔连接流量控制器，出气孔和湿度传感器相连，流量控制器、温湿度变送器和热电偶连接数据采集单元，数据采集单元和计算机相连。
2)打开氮气瓶，控制流量为2000cm3／min，每隔10s采集1次流量、出口相对湿度、水温，大约5min后，这些变量达到稳定状态，记录计算机显示的透湿量和扩散阻抗。
3)每种试样重复测试3次，取其算术平均值。
4结果与分析

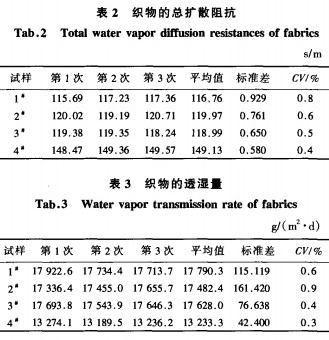

用新型织物透湿性测试方法测试织物的透温性，出口氮气流的相对湿度一般在4～6min内稳定下来，这时候1次试验结束，计算机根据最后10次采集的数据，由式(5)～(7)分别计算试样的透湿量和总扩散阻抗。4种被测织物的透湿量和总扩散阻抗列于表2、3。从表2可看出，4种试样总扩散阻抗的标准差均小于ls／m，变异系数小于1％，表3也很清楚地表明，4种试样的透湿量的变异系数CV值小于1％。由此可见，这种织物透湿性测试方法的重复性较好。
除了重复性，仪器的灵敏度也是评价仪器好坏的重要指标。由于该测试装置采用高流量的氮气流，致使试样下表面空气的流速较大，加上试样上表面直接接触模拟皮肤，而减少空气层有助于改善测量的灵敏度，所以该测试方法的灵敏度大大提高。
与其它测试方法(ASTME96，ISO11092)相比，这种测试方法具有重复性好，灵敏度高，测试时间短(5min)，成本低，所需试样小的特点。另外，由于试样两面的水蒸气浓度差较其他方法要大，用这种测试方法得到的透湿量较高。由于这种新型织物透湿性测试方法可以在较短的时间内对织物透湿性作出准确地评价，所以可广泛用于纺织厂在产品透湿性的质量控制。
5结语
新型织物透湿性测试方法充分利用液态水不能透过PTFE薄膜，而水蒸气可以通过的特点，生成饱和水蒸气，模拟人体出汗和汗液蒸发的情况。水蒸气在浓度差的驱动下从织物的上表面扩散到下表面，使干燥氮气流经织物的下表面，通过检测出口氮气流的相对湿度来确定试样的透湿量。实验结果表明，该仪器具有重复性好，分辨率高，速度快，成本低，所需试样小的特点，可用于织物和服装生产厂家在产品透湿性方面的评价及质量控制。
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
