多三角机的成圈机件及其配置

多三角机有一种单针筒舌针圆纬机； 针筒直径在762~965mm之间； 成圈系统数为每24.4mm筒径3~4路，机号可高达E36，具有多条三角针道，采用多种针踵位置不同的舌针，三角也可以在成圈集圈、不编织三种工作方式间变换。目前所使用的三角机多是四针道机，主要生产 平针、彩横条、集圈、 衬垫、毛圈等多种织物。

成圈机件及其配置 如右上图所示：
织针插入针筒槽内，针筒相对于织针三角座转动，当针踵通过织针三角的针道时，织针便作上下运动；沉降片插入圆环槽内，沉降片圆环与针筒固结，两者槽子相互错开，使织针与沉降片相间排列，沉降片圆环相对于沉降片三角座转动，当沉降片片踵通过沉降片三角时，沉降片便作径向运动。多三角机的成圈过程属编织法。织针上升时，沉降片片喉握持旧线圈，进行退圈；织针下降时，沉降片退出,织针钩住的新纱线便搁置在沉降片的片颚上,进行弯纱成圈；随后，沉降片推进，进行牵拉。
（1）织针   单针道多三角机，使用一种类型的舌针；多针道多三角机，使用针踵高低位置不同的多种类型的舌针，针踵分别在各自相应的针道内运动。

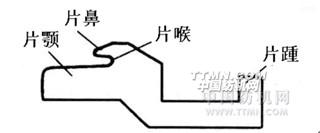

（2）沉降片   沉降片是用来配合舌针进行成圈的。下图是一个普通结构的沉降片。片鼻和片喉用来握持线圈。片颚的上沿用于弯纱时握持线纱，故片颚所在平面又称握持平面，起协助弯纱、成圈的作用，通过片踵来控制沉降片的运动。

（3）三角   在多三角机上有织针三角和沉降片三角之分，织针三角控制织针上下运动，沉降片三角控制沉降片的运动。
（4）导纱器（又称刚梭子）   导纱器中有一个导纱孔，用于引导纱线，导纱器前端为一平面，可防止因针舌反拨而产生非正常关闭针口地现象。
