给棉刺辊部分新技术
提高分梳效果,减轻各梳理区的表面负荷,使梳棉机高产优质方面取得突破性发展的主要措施之一。但过多提高分梳部件的速度,会造成机器振动,能耗增加,对纤维的损伤增加,因此,在高产梳棉机上扩大分梳面,装加分梳附件即成为提高分梳效果的关键所在。近年来,人们在分梳附件的配置上进行着不断地探索和努力,现简述如下:
(一)双分梳板 双分梳板如图3-2-11所示。

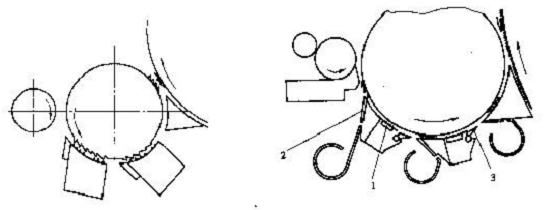

图3-2-11 C4型梳棉机刺辊分梳板 图3-2-12 多吸口除尘系统
1-弧形分梳板 2-有吸尘罩盖的除尘刀 3-偏转刀片
当开清棉联合机采用新型单机组合时,所提供的棉卷(或散棉)中纤维的分离度较好且含杂少,采用双块分梳板梳棉机与之配套,可增加纤维被自由分梳的时间和区域,有利于提高梳棉机的产质量。在开清棉使用传统的单机组合配套时,因双块分梳板分梳面增大造成的落杂区长度减少,使棉卷中的杂质不能被充分去除。所以梳棉机应与开清棉联合机相匹配,才能发挥其应有的作用。
(二)多吸口除尘系统 如图3-2-12所示。在刺辊下装加预分梳装置的同时,在每一个附件前装加落棉吸除吸口,使每一个落杂区中由除尘刀切割的气流层被顺利导入除尘系统。加设多吸口除尘系统,大大增加了刺辊部分的除杂效果,可使90%的杂质从这里排出,为减少锡林、盖板针布磨损、增加使用寿命,稳定梳理质量创造了条件。
(三)多刺辊梳理机构 为了增加刺辊部分的分梳效果,除增设分梳板外,一些梳棉机上采用了多刺辊梳理机构,如图3-2-13所示。它包括三只分梳除杂刺辊,每个刺辊都配有一块分梳板和一只带吸风管的除尘刀组合件,这三只刺辊包覆有三种不同规格的针布,齿密依次增加。三只刺辊的直径较小,各刺辊表面线速度依次增大,并与锡林速度相匹配

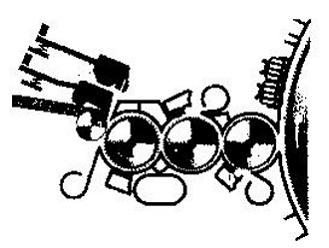

图3-2-13 FA225型梳棉机的多剌辊机构
三个刺辊与配置的分梳板及吸风除尘刀相结合,更有利于大杂早落少碎及小杂质、微尘、短纤维的分步排除,使分梳除杂效率大为提高,西德的DK3、DK803、DK903 及我国的FA225型梳棉机均采用了这种刺辊梳理机构,不同之处是西德梳棉机上采用短梳针刺辊作为第一刺辊,其分梳作用更为缓和,损伤纤维较锯齿型少。此外,增大刺辊直径以增加预分梳区域,增加附加分梳元件数量,也是一项提高分梳除杂效果的有效措施。
