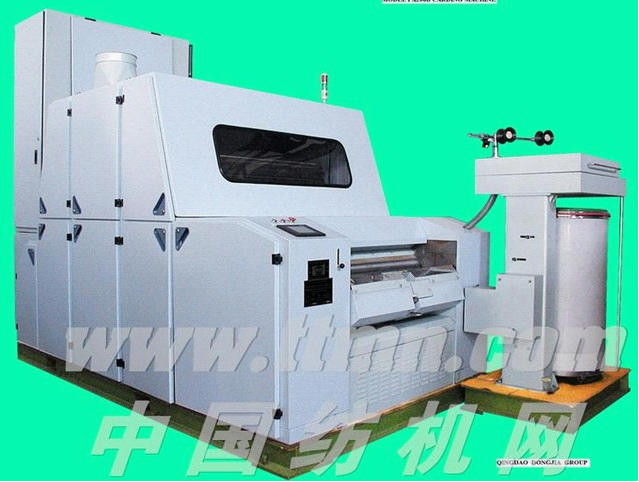

FA206型梳棉机的技术规格分析及应用
主要技术规格:
1.车别:右手车
2.机幅:1020mm
3.适纺纤维品种及长度:棉及化纤,长度22~76mm
4.喂入棉层定量:350~500g/m
5.喂入棉层宽度:980mm
6.输出生条定量:3.5~6.5g/m
7.总牵伸倍数:68~140
8.生条输出最高速度:220m/min
9.棉卷罗拉直径:φ152mm
10.给棉罗拉直径:φ70mm
11.给棉加压重量:3.5~5.7kg/cm
12.锡林工作直径:φ1289mm
13.锡林速度:397r/min(50HZ时)
14.道夫工作直径:φ706mm
15.道夫速度:10~60r/min
16.回转盖板/工作盖板:82/30
17.盖板速度:150mm/min(50HZ时)
18.固定盖板:前3后6
19.棉网清洁器:前1后1
20.剥棉形式:三罗拉剥棉
21.适用条筒:φ600×900mm,φ600×1100mm
22.装机总功率:6.98kw
三、电器控制原理:
1.系统构成及工作过程
FA206电气控制系统由PLC、触摸屏、接近开关、光电传感器、旋转编码器、富士变频器及执行机构组成。其中PLC是本系统的中央处理单元,它担负着数据的采集与运算,以及发送各种指令给执行单元,完成相应动作的任务;触摸屏能对PLC设定相应的参数,显示相应数据及故障,以及设备各个部分的运转情况,接近开关、光电传感器、旋转编码器负责数据采集;变频器是执行机构的驱动单元。
工作过程:
在初始状态下,由触摸屏输入工艺设定以及满筒长度。由PLC处理各个输入信号,
2.软件系统设计
控制系统软件设计分为PLC编程与触摸屏编程。PLC编程分为信号采集、数据运算、数据存储以及各逻辑控制。触摸屏编程分为画面与数据通讯。
外部信号输入有旋转编码器信号、断条光电传感器信号、厚卷检测信号、盖板检测信号、刺辊检测信号、金属检测信号、圈条器检测信号、触摸屏设定信号以及按钮输入信号。触摸屏设定锡林转速、盖板转速、出条速度、牵伸倍数,以及满筒长度。上电后PLC自动控制汽缸打开棉条集束器以方便生条,NT显示“欢迎使用东佳集团FA206型梳棉机”5秒钟后显示监视画面1,通过触摸NT上的向上向下键翻看4个监视画面,触摸NT上的工艺设定功能键可进入工艺设定画面工艺速度、牵伸倍数,以及满筒长度,触摸试车画面功能键进入试车画面可对各个执行单元单独任意启停。工艺画面和试车画面都采用密码保护,工艺密码防止随便改动工艺参数,从而使棉条质量得到保证;试车密码可防止非工作人员误操作,避免误操作造成的损失和伤害。能从监视画面观察驱动执行机构是否运转及运转速度、棉条设定长度、剩余长度、已有长度、班产、总产、昨天产量以及满筒显示。系统各部分检测正常以后直接按“全机启动”按钮,则剥棉辊、盖板清洁辊全速启动,锡林通过变频器加速启动(时间为420秒),NT自动显示报警画面,绿色指示灯亮;刺辊转速达到后,NT显示监视画面才能开道夫与道夫清洁辊,道夫、喂入、圈条器按设定的牵伸倍数及比例增益慢速运行,生好棉条挡住断条光电传感器后,棉条集束器自动闭合,道夫逐渐升速至NT设定的速度同时PLC自动计算喂入、圈条器所需的速度通过模拟量控制模块控制其转速,PLC通过旋转编码器实时检测道夫转速,与设定值形成闭环控制,保证道夫运行的稳定性从而
