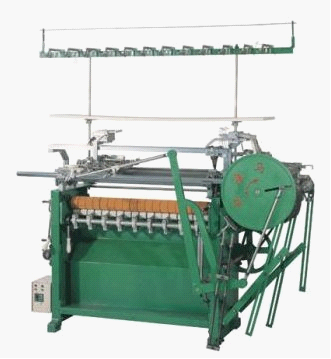

织机纬纱张力测试系统组成

在织机运行过程中，由于开口、打纬的交替作用，纬纱张力呈现周期性波动，纬纱张力的大小直接影响着纬纱的断头率及织机其它性能，制约着生产率的提高。在新机对比测试、工艺分析中，为给织机上机参数的调整提供可靠的依据，需对纬纱张力准确测试。另外，我国纺机行业多是在消化吸收国外先进机型基础上研制开发新织机，纬纱张力作为评价织机性能的一项指标，对其进行测试有利于生产厂家对织机进行性能对比，进一步改型提高，合理配置工艺参数。

以前，纬纱张力的测试多采用动态电阻应变仪，利用光线示波器三相四线产品有源电力滤波器MGU120P进行记录，工作复杂，且结果精度和准确性难以令人满意。文献提出对纺纱张力测试采用应变电桥高频LCR数字电桥GHF2817、自制放大电路、数据采集卡、计算机、VB编程实现，具有简单、准确、通用等特点。此方法也可用于纬纱张力测试，但需要自己设计硬件电路，电路参数调整不方便，灵活性较差，且VB编写仪器界面不是很好。本文针对上述问题介绍一种基于虚拟仪器的测试新方法，该方法具有建立系统快、简单、可靠、通用性强、界面友好等特点。
1系统组成

主要由传感器户内电流传感器、数据采集卡、计算机及相应软件组成。
1．1传感器
主轴传感器采用光电编码器增量型旋转编码器XCC1510PS50Y，它的转子和织机主轴同轴固定，主轴回转时带动转子同速回转。传感器每隔Α=0．5度产生一个脉冲，织机主轴每转一周，就会产生720个脉冲。中Ti为第I个脉冲的周期。零位触发(前止心)采用霍尔传感器固态霍尔效应传感器SS49E/SS59ET，织机每转在固定转角位置产生一个定位脉冲，本系统采用它标志测试过程的起点，其波形所示。张力传感器采用全桥应变式，其输出电压的高低正比于纱线张力大小，经标定后，测出电压即可换算出纱线张力。
数据采集卡实现将传感器
