片梭在梭口中的飞行及输送

(一)片梭在梭口中的飞行

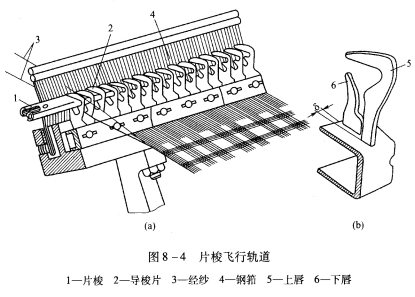

片梭在梭口中一般以30m/s左右的速度飞行，加之片梭质量轻、体积小，须采用由导梭片组成的通道来控制片梭的飞行。导梭片的形状如图8—4所示，它们等间隔固装在筘座上，随筘座一起摆动。因投梭机构与筘座是分离的，这就要求引纬时筘座静止在最后方，让片梭在导梭片组成的通道中飞越梭口。片梭到达接梭箱后，筘座向机前摆动打纬，导梭片逐渐从下层经纱退出，纬纱便从导梭片的脱纱槽中脱出留在梭口，被钢筘打入织口形成织物。打纬后随着钢筘向后摆动，导梭片又逐渐从下层经纱进入梭口，直至位于梭口中央并静止，供下一引纬的片梭飞行。

导梭片插入或退出梭口引起经纱磨损，新型的导梭片已由原来上、下唇相对改为上、下唇错开6距离，如图8—4(b)所示，使集中的经纱磨损得到分散，这有利于高密织物和不耐磨经纱的织造。

片梭飞行时受到导梭片的摩擦阻力、纬纱张力和空气阻力等作用，其飞行速度逐渐下降。有资料介绍，片梭出梭口的末速度比进梭口的初速度下降约10%～18%。

(二)片梭输送

片梭飞到对侧的接梭箱后，由位于经纱下方的输送链将片梭从接梭箱侧运回到投梭箱的升梭器内。输送链的链条节距是12.7mm(0.5英寸)，每隔20节链条，装有一个推梭块，片梭在推梭块推动下返回投梭侧，相邻两个推梭块的间距为25.4cm，两个推梭块间有一个片梭。因此，每台织机所需的片梭个数与上机筘幅的大小有关，可按式(8—1)计算：

例如，320cm上机筘幅的织机，须配备18个片梭。苏尔寿片梭织机最小公称筘幅为190cm，最大可达540cm。
