片梭引纬过程之片梭

片梭织机是采用片状夹纱器将固定筒子上的纬纱引入梭口的引纬方法，这个片状夹纱器称为片梭。按照一台织机使用的片梭数量，片梭织机分单片梭织机和多片梭织机两种类型。单片梭引纬技术目前还不够理想，使用极少。瑞士苏尔寿公司生产的片梭织机为多片梭引纬，技术最为成熟，下面仅对这种引纬技术进行介绍。

苏尔寿公司的片梭织机在织造过程中，多把片梭轮流引纬，仅在织机的一侧设有投梭机构和供纬装置，故属于单向引纬。进行引纬的片梭在投梭侧夹持纬纱后，依靠扭轴投梭机构的作用，使片梭高速通过由导梭片所组成的通道，将纬纱引入梭口。片梭在对侧被制梭装置制停后，释放所夹持的纬纱头，然后被推到片梭输送链上，由输送链将片梭在布面下返回到投梭侧，以便进行下一轮引纬。

一、片梭引纬过程

(一)片梭

片梭是片梭织机的载纬器，其作用与传统的梭子相同，但载纬方式截然不同。片梭是依靠其内部的梭夹钳口夹住纬纱头而将纬纱引入梭口的，纬纱卷装(筒子)固定在织机的一侧，因而与梭子相比，片梭的体积和质量可明显地缩小。

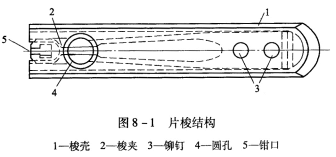

片梭的形状如图8—1所示，它由梭壳1及装在梭壳内的梭夹2组成，两者用铆钉3连结，梭壳前端(图中右侧)呈流线型，有利于片梭的飞行。梭夹是用耐疲劳的优质弹簧钢制成，梭夹两臂的端部(图中左侧)组成一个钳口5，钳口之间有一定的夹持力，以确保夹持住纬纱。

当梭夹的钳口闭合时，梭夹夹住纬纱头；当钳口张开时，纬纱头被释放或准备夹持新的纬纱头。片梭织机每引入一根纬纱，梭夹必须开闭两次：第一次开闭是在织机的投梭侧，钳口在引纬前夹住纬纱头。第二次开闭是在制梭侧，引纬完毕后的片梭释放纬纱头。为了开闭梭夹，在片梭的一端有一圆孔4，当在中间插入梭夹打开钩时，钳口张开4-4.4mm，当梭夹打开钩退出圆孔时，钳口闭合。

苏尔寿片梭织机的片梭有4种类型，尺寸分别如表8—1
