剪刀、定中心器和制梭机构

一、剪刀与定中心器

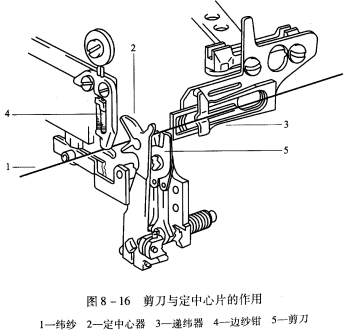

在引纬侧靠近布边处，装有剪刀5和定中心器2，如图8—16所示。剪刀剪断纬纱之前，定中心器的凹槽把纬纱1向织机前方推送，使纬纱处于递纬器3的钳口，以便递纬器和边纱钳4正确夹持纬纱。待递纬器和边纱钳夹住纬纱后，剪刀5把纬纱剪断。这样，右侧的纬纱头由递纬器移送到纬纱交接处，进行下一次引纬。左侧的纬纱头(露出于布边长度1.2—1.5cm)由边纱钳4和钩针(图中未画出)钩入布边。

从梭道中高速飞来的片梭在织机右侧的接梭箱中受到制动而静止，片梭被退回到靠近布边处释放纬纱头，然后这把片梭被推出制梭箱，由输送链把片梭返回到织机左侧。为完成这些动作，接梭箱内有制梭、片梭回退、梭夹打开和推梭等机构。

二、制梭机构

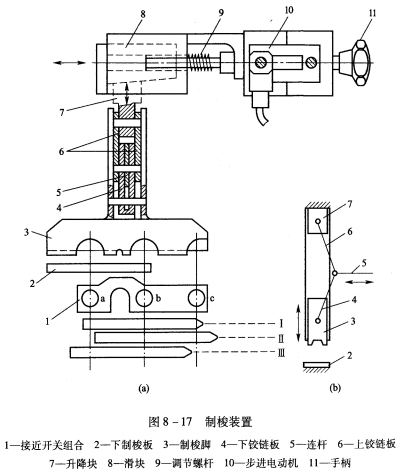

片梭在通过梭口时需要克服梭道的摩擦阻力和纬纱阻力，出梭口时仍然具有很高的速度。进入接梭箱后，由制梭装置吸收片梭的剩余动能，使片梭的速度迅速下降为零，并准确地制停在一定位置上，制梭装置如图8—17所示。在片梭进入制梭箱前，见图8—17(b)，连杆5向左推进，制梭脚3下降，直至下铰链板4和上铰链板6位于一条直线，即进入死点状态。下制梭板2和制梭脚3之间构成了制梭通道。片梭飞人制梭箱后，进入制梭通道，下制梭板和制梭脚的制梭部分采用合成橡胶材料，对片梭产生很大的摩擦阻力，使片梭制停在一定位置上。

制梭脚的前侧装有接近开关组合1，上面有接近开关a、b、c。接近开关b用于检测片梭的飞行到达时问，接近开关a、e则用于检测片梭的制停位置，从而以下述的三种途径自动调整制梭力。

(1)当片梭制停在位置I，接近开关a、c均有信号发出，说明制梭力正常，步进电动机10不发生调节作用。

(2)当片梭制停在位置Ⅱ，接近开关a无信号发出，说明制梭力不足，步进电动机立刻转
