递纬器开钳机构
在织机每一引纬的过程中,递纬器开闭两次,第一次开闭是在升梭器处,递纬器将所夹持的纬纱交给刚刚翻转到击梭位置的片梭;第二次开闭是在布边处,递纬器在剪刀剪断纬纱前夹住纬纱。

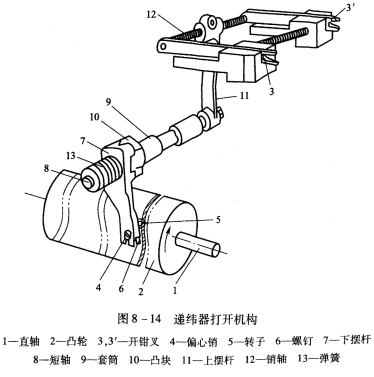

递纬器的开钳机构如图8—14所示。在直轴1上固装着具有三条沟槽的凸轮2,递纬器开钳叉3与3′由这一沟槽凸轮的第一槽(靠近织机前侧)传动。活套于偏心销4上的转子5便在这一沟槽内滚动,偏心销4依靠螺钉6紧固于下摆杆7的端部。下摆杆7又活套于短轴8上,下摆杆7上部的凹槽与套筒9的凸块10互相啮合,套筒9则紧固于短轴8上。依靠弹簧13使下摆杆的凹槽压紧在凸块上,两者保持有一定的咬合力。
当沟槽凸轮2转动时,下摆杆7、短轴8以及紧固在短轴8上的卜摆杆11同时发生摆动。上摆杆的顶端固装有销轴12,它与两个递纬器开钳叉3与3′联结。当上摆杆11摆动时,两只头部成叉形的递纬器开钳叉3与3′就做前后运动。开钳叉3在左侧,它的作用是在递纬器与片梭交接纬纱时打开递纬器的钳口。开钳叉3′在右侧,它的作用是递纬器在布边处夹取纬纱时打开递纬器的钳口。
(四)递纬器往复机构
片梭位于投梭位置时,递纬器处于左侧的极端位置与片梭交接纬纱;递纬器夹取纬纱时靠近布边的剪刀处,此时递纬器位于右侧极端位置。因此,每引一次纬纱,递纬器必须在左、右侧极端位置之间往复运动一次,动程为130mm,这种运动由递纬器往复机构完成。

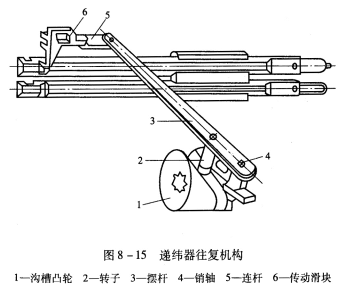

递纬器的往复运动由沟槽凸轮1传动,如图8—15所示。转子2嵌在沟槽凸轮1的沟槽中,递纬器摆杆3的后端以销轴4为摆动中心,前端通过连杆5与传动滑块6连接,传动滑块的凸头深入到递纬器滑杆的凹槽中。当沟槽凸轮转动时,摆杆便做往复摆动,通过连杆5、传动滑块6,使递纬器滑杆做往复运动。
