庄黎

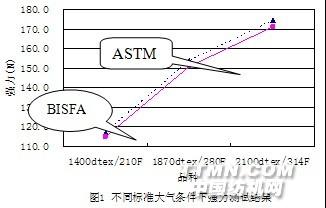

随着对外贸易的发展，青岛某厂生产的工业长丝出口到美国、泰国、印尼、韩国、埃及、法国、澳大利亚等国。由于这些国家对产品质量标准不同，客户就按照不同的标准测试。例如：美国、泰国、印尼、埃及按照美国材料与试验协会标准ASTM D885-07；法国、韩国、澳大利亚按照国际化纤标准局标准BISFA-2004。这两个标准共同的参数有6个，即试样位置（表层废弃25m后，垂直深度不超过6mm）、预加张力（0.05±0.01g/D）、预加捻数（60 t/m）、夹距（250mm或500mm）、强力取值（材料断裂时的最大值）、废弃数值（断裂在夹钳处或距离夹钳10mm之内），不同的参数有4个，即标准大气、风速、拉伸速率、载荷量程，为此针对两个标准的不同参数进行了对比测试，观测其对强力测试的影响并分析原因。1 样品品种及测试次数在不同参数条件下测试时，都使用某厂提供的样品共3个品种，分别为1400dtex/210F、1870dtex/280F、2100dtex/314F，每个品种3个实验室样品，每个实验室样品分成10个样品，每个样品分成5个试样进行测试，即每个实验室样品共测试50次，求得每个实验室样品的平均值，再求得每个品种3个实验室样品的平均值。这些数据经格拉布斯检验法统计分析，未出现异常值。2 不同参数比对测试情况ASTM和BISFA标准中有下列4项测试参数是不同的，即标准大气、风速、拉伸速率、载荷传感器量程，为此对各参数一一进行对比试验。2.1标准大气ASTM规定温度（24±1）℃ ，相对湿度55±2％[1]，BISFA 规定温度（20±2）℃，相对湿度65±2％[2]。不同标准大气条件下的强力测试结果见表1和图1。表1 不同标准大气条件下强力测试结果在两个标准的温湿度条件中，BISFA比ASTM温度低4℃，尽管相对湿度

2.2风速ASTM规定夹头处风速小于250mm/s[1]，BISFA 没有规定在夹头处风速分别为10mm/s、100mm/s、1000mm/s三种情况下进行测试，测试结果见表2和图2所示。
