按照GB/T20392—2006《HVI棉纤维物理性能试验方法》的要求，把细绒棉待测样品放在温度为（20±2）℃,湿度（65±3）%的恒定温湿度环境条件下平衡24h后，测试棉纤维的上半部平均长度、断裂比强度、马克隆值，计算试验的标准差,对测试产生的不确定度进行评定。

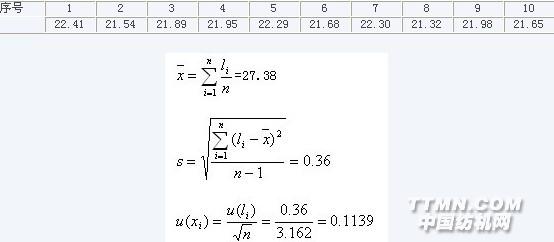

1棉纤维上半部平均长度不确定度的评定 1.1测试原理 棉纤维沿其长度方向被梳夹随机夹持，排列在梳夹上，构成棉须。光学系统对棉须从根部到梢部进行扫描，根据透过棉须光通量的变化，获得精确的照影仪曲线，计算出各项长度指标，从电脑上显示出来。 1.2测试过程 从显示屏显示的菜单中选定长强校准程序，选择两个已具有上半部平均长度、长度整齐度标定值的校准棉样，按照仪器提示的指令进行校准。然后进入测试程序，对每个样品作一组试样的测定以验证校准情况，使校准棉样的实测值符合要求。待验证通过后，从待测样品中取出试验试样，将样品放在取样样器上，按下测试按钮，样品自动进行测试，显示屏显示测定值及相关信息，同时显示下一道测试的指令，再进行同一样品下一试验试样的测试，每个样品测试10个试验试样。 1.3数学模型 1.4不确定度来源 1)重复性测试引起的不确定度 2) 环境温湿度的影响所引起的不确定度 3) 标准物质校准引起的不确定度1.5不确定度分量的评定 1.5.1测试过程随机效应导致的不确定度 对同一个棉花样品的10个试验试样进行测试，测定的上半部平均长度值如表1。表1 上半部平均长度测试结果1.5.2标准棉样校准引入的不确定度 根据HVICC校准棉样的校准允差规定,上半部平均长度的允差为：±0.4mm。则校准棉样校准所引起的不确定度,可按均匀分布考虑 1.5.3环境温湿度所引起的不确定度 环境温湿度对棉纤维长度有一定影响,但HVI测试棉纤维上半部平均长度都是在温度为（20&plu
