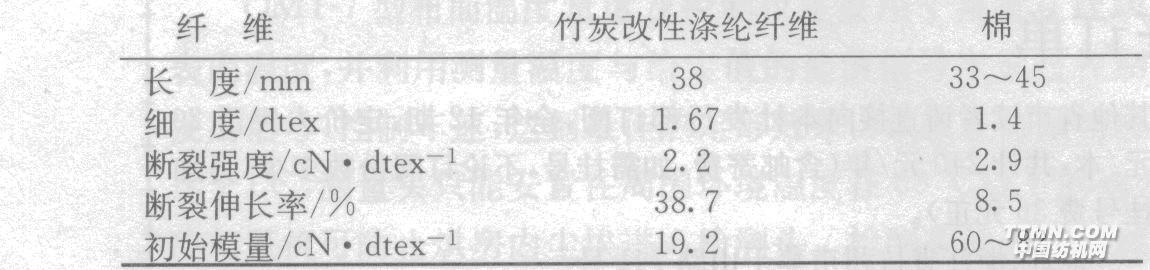

竹炭改性涤纶纤维是指将竹炭超微颗粒与聚酯通过共混纺丝而制成的具有多微孔结构和超强吸附、抗静电、抗菌、防霉、发射负离子等特殊功能的涤纶纤维。其生产过程是将多年生长的竹子经l 000℃无氧高温烧制成竹炭，采用气流粉碎等方法将竹炭粉碎成超微颗粒，并将粉碎好的竹炭颗粒均匀地分散在聚酯载体中，加工成高含量的竹炭涤纶母粒，再根据产品的不同要求在涤纶切片中添加不同比例竹炭涤纶母粒，经纺丝得到竹炭改性涤纶纤维。竹炭改性涤纶纤维中竹炭含量一般在3％左右，最高不超过7％ [2]。目前对竹炭改性涤纶纤维混纺针织物服用性能的研究，尤其是竹炭改性涤纶纤维含量对混纺针织物性能的影响探讨很少见报道。本文就此方面作一深入分析探讨，供相关研究和工业生产参考。1 实验部分1．1试验样品与处理 试验用针织物的原料样品规格见表1。针织物所用纯竹炭改性涤纶纤维纱和竹炭改性涤纶纤维／棉混纺纱线细度为18．4tex，捻系数为320。实验用针织物均为纬平针织物，织物中混纺比分别为竹炭改性涤纶纤维／棉：0／100、25／75、50／50、75／25、l00／0。表1针织物原料规格 实验前处理如下：将织物放入水浴锅中，水浴比为1∶20，加热至60℃时迅速加入纯碱(5～8 g／L)和肥皂(3～5 g／L)，不停搅拌。运行10 min后缓慢升温至85℃左右，保温1 h后先流水降温至60℃，然后在70℃水中洗至中性，最后平整晾干【3】。1．2试验仪器和条件 (1)织物的透气性试验仪器型号为YG461型织物中压透气量仪；试样规格20 cm×20 cm，试验中织物两侧压力差49 Pa，测试样5块。 (2)织物悬垂性 试验仪器型号为YG811DN织物动态悬垂风格仪；圆形试样直径240 mm的，测动态悬垂系数测试圆盘转速50 r／min，测试样5块。 (3)织物硬挺度 试验仪器型号为LLY-01B型电子硬挺度仪；试样尺寸15

cm×2 cm，测试样5块。 (4)织物耐磨性试验仪器型号为、Y522型圆盘式织物平磨试验仪；圆形试样直径为125 mm，加压重锤250 g，各测试样5块，计算磨200转后织物的重量损失率。
