乌斯特均匀度试验仪是应用电容原理检测纱条不匀率的一种电子仪器。它不仅可以检测原料的品质，还可以监控生产各工序半制品的质量，实现从纤维到成品的全过程控制。乌斯特条干均匀度仪能客观准确地分析纱线疵点及各种质量变异情况，并能透过各种图表发现引发纱疵的原因，以便控制成纱质量。1乌斯特均匀度试验仪测定程序 首先按常规波谱实验对纱条进行分析，找出疵点严重的部位，分析它是机器缺陷(非连续烟囱形波峰)还是工艺缺陷(山峰形连续波峰)，通过重复实验对疵病在试样中的形态进行分类，根据仪器的结构和实验找出疵病的成因。2乌斯特波谱图分析原理 分析纱条波谱图主要应分清两种不匀：出厂机械状态不良造成的机械波周期性不匀；牵伸区内由于对纤维控制不良，纤维变速点分布不稳定所形成的牵伸波不匀。同时具有牵伸波和机械波的波谱图如图1。

图中形如烟囱状的振幅A代表几个不同波长的机械波疵病，形如山峰形振幅B代表各道工序的工艺性不匀差异，曲线C代表正常细纱。罗拉胶辊疵病形成的周期波波长计算公式如下：

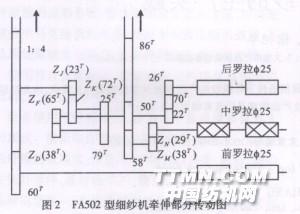

3质量控制实验3．1实验仪器及原料 采用14．57 tex棉纱在乌斯特均匀度试验仪上进行实验。3．2细纱疵病的分析与控制 在某棉纺厂FA502型细纱机上取14．57 tex纱样检测，发现其细纱波谱图存在两处明显机械波(见图3)，其波长分别为2．6 m、3.0m，试分析产生机械波的原因。FA502型细纱机牵伸部分传动图如图2。根据实验得出的14.57tex纱波谱图如图3所示。

实验分析如下：先对3.0 m波长分析，假设后罗拉轴头齿轮与后罗拉之间的传动比i=1，后罗拉产生的周期波波长为λ1=π×d×E，d为后罗拉直径，E为后罗拉至前罗拉的传动比，则对E的计算如下：

后罗拉轴头齿轮缺陷产生的周期波波长λ2=i×π×d×E=i&time

s;λ1=1×2．98=2．98m。它与波谱图3.0m机械波相近，故可认为后罗拉轴头齿轮有疵病。经检查发现为齿轮磨灭，换下齿轮后，此机械波消失。
