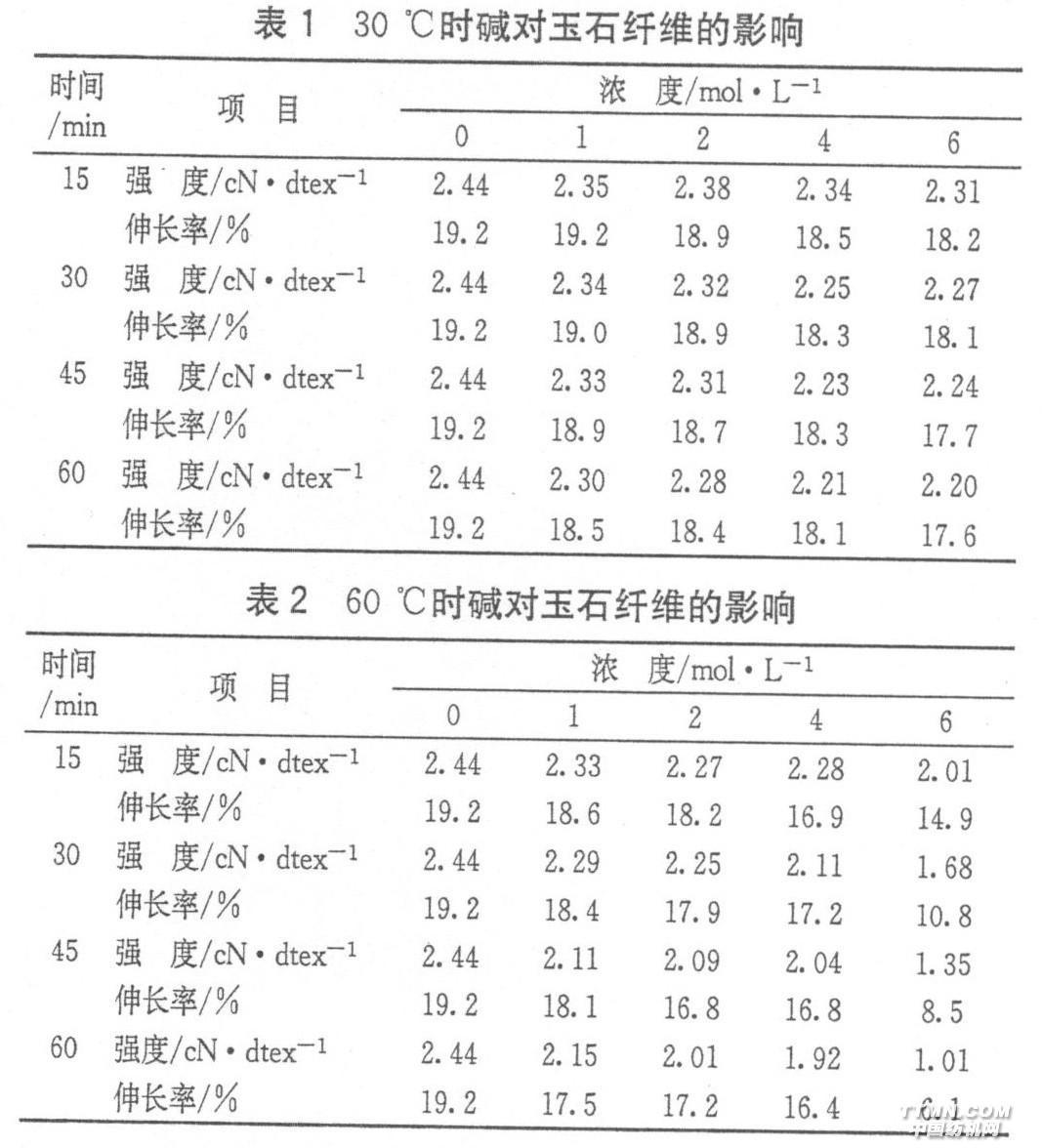

玉石纤维含有丰富的对人体有益的矿物质和微量元素，制成的织物在贴附于人体皮肤时缓缓释放，能改善人体的血液循环，促进新陈代谢，从而起到预防疾病、消除疲劳的作用。同时玉石纤维还能够降温，使穿着者有较好的凉爽感，特别适合在炎热的夏天或运动的时候穿着，并且它有着天然的抗菌作用，是T恤、贴身内衣、塑身美容衣等面料的最佳材料。 涤纶型玉石纤维，即运用萃取和纳米技术，使玉石和其他有益矿物质材料达到亚纳米级粒径，然后熔入涤纶纺丝熔体中，经纺丝加工制成的，所以玉石纤维的化学性能更接近涤纶。由于聚酯大分子中含有酯键，故不耐强碱，容易水解，高温时尤甚。耐酸，不溶于有机酸。故这里主要探讨玉石纤维被碱处理后各项性能的变化状况。1 试验部分 (1)试验材料：玉石纤维，长度38 mm，细度1．56dtex(上虞弘强彩色涤纶有限公司提供)。 (2)试验仪器：LLY-06B型电子单纤维强力仪、光学显微镜、电子记时器、天平、试管、烧杯、玻璃棒、水浴锅。 (3)试验药品：氢氧化钠。2碱对玉石纤维性能的影响.2．1 实验方法 先把固体氢氧化钠配制成1、2、4、6 mol／L浓度的溶液，再将适量的玉石纤维浸入到不同浓度的氢氧化钠溶液中，在30、60℃条件下分别处理15、30、45、60min后洁净阴干，再用电子纤维强力仪测出其强度和伸长率的变化，并用显微镜观察处理1 h后纤维的表面形态。测试结果见表1和表2。

2．2耐碱性分析 通过表1和表2对比分析可得出以下结论。 (1)在处理时间相同的情况下，纤维的强度、伸长率随着碱液浓度的增加而下降。在30℃时，玉石纤维的强度很稳定，在60℃时，玉石纤维在氢氧化钠浓度 1、2、4 mol／L时强度较稳定，但浓度达到6 mol／L时强度下降明显；处理后伸长率总体上呈现下降的趋势，但是在30℃时伸长率下降的幅度很小，在60℃时伸长率有很明显的下降。 (2)在相同浓度情况下，温度越高纤

维强度损失越严重。温度高时，氢氧化钠溶液中的氢氧根离子的热运动能力增强，渗透能力增大，对玉石纤维内的酯键的进攻频率加快，反应变得激烈，同时，温度升高，大分子运动能力增强使大分子间的有效容积也相应增大，有利于纤维表面的氢氧根离子向其内部渗透，所以在相同浓度和处理时间下，处理温度高的纤维，强度降低严重。 (3)在浓度低时伸长率降低不明显，在浓度较高时纤维的伸长率下降很多。在碱处理过程中，碱中的氢氧根离子破坏了玉石纤维的表面，纤维的表面出现了坑穴，使纤维的再拉伸过程的伸长减少。
