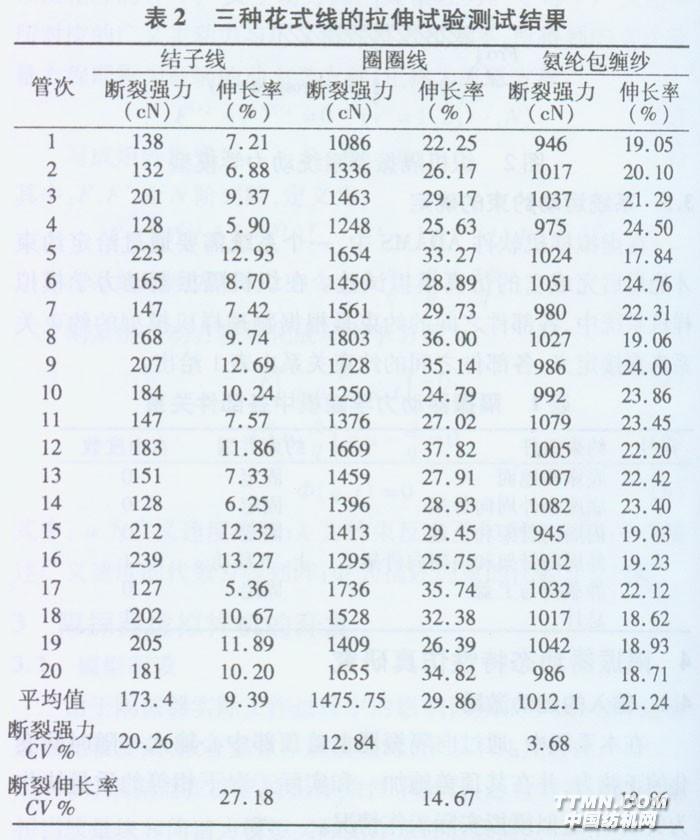

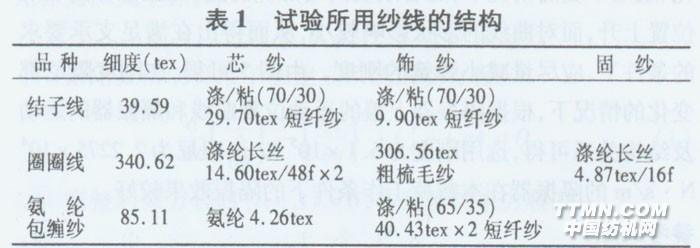

通过测试纱线的拉伸应力-应变曲线，对三种花式线的强伸性能进行了分析。结子线有两种断裂形式，纱线的强伸性能有较大差别；圈圈线的强伸性能主要由芯纱决定；氨纶包缠纱由氨纶提供弹性，由包缠在氨纶外侧的非弹性决定纱线的强力。1前言 与普通纱线相比，花式纱线结构复杂，品种繁多，耐用性能差。目前，国内对花式纱线的结构和强伸性能的研究较少，本文选取几种有代表性的花式线通过测试拉伸应力一应变曲线，对其强伸性能进行了分析。 花式线一般由两股或两股以上的纱线组成，其基本构成一般都有芯纱、饰纱和固纱三部分。芯纱在线的中心，是承受强力的主体；饰纱在线的外表，可用不同原料和颜色、不同的喂给方式和加捻方法装饰在表面；固纱是为使饰纱能稳定地绕在纱芯上而加的一根包覆纱，其捻向应与饰纱相反。2实验方法 花式纱线的拉伸试验在YG024Ⅲ型单纱强力机上进行，测试速度为500 mm／min。试验所使用的纱线的结构见表1；三种花式线的拉伸试验测试结果见表2。

3实验结果与讨论3．1结子系统的花式线 结子系统的花式线是在花式线上出现等距或不等距的结子，结子的形状、大小不一，也可出现两种以上的结子。本文所用结子线属于同一种结子不等距的形式。结子通过超越速度喂入饰纱形成，从图1中可以看出，结子线断裂强度较低，断裂伸长率也不高。但从表2中结子线强伸性能测试结果及图4中可以明显看出，结子线的断裂强力和断裂伸长率的大小有高、低交替的现象。这是由于结子线的断裂形式有两种，一种是不在结子处断裂，芯纱、饰纱同时断裂，断裂形式类似于股线，此时断裂强力较高，断裂伸长率较大；另一种是纱线恰在结子处断裂，芯纱断裂的同时，饰纱由于结子的存在，快速退绕，这样仪器测得的强力值仅为芯纱的断裂强力，强力值较低，由于断裂时间较短，断裂伸长率也较低，由于图1中所示为两者的均值，所以断裂强度和断裂伸长率都较低。

3．2纱环系统花式线 纱环系统的花式线是在股线上连

续地或间断地出现环状或半环状的纱圈，圈圈线和包缠纱都属于这一类型。圈圈线的芯纱一般采用纱支较细的单纱或股线，饰纱采用弹性较好的原料纺成的较粗的单纱，加固纱通常采用与芯纱相同的纱或化纤长丝。本文所用圈圈线是以双股涤纶长丝为芯纱，粗梳毛纺的较粗单纱为饰纱，与芯纱相同的涤纶长丝为固纱，环状纱圈在股线上连续出现。从图2可以明显地看出，圈圈纱的断裂强度较低，而断裂伸长率很高。这是由于芯纱为低强高伸型涤纶长丝，具有一定的弹性。在起始阶段由于主要是被压缩的饰纱沿圈圈线轴向伸直，因此曲线较平坦，当超过一定伸长后，芯纱、饰纱、固纱同时受力，芯纱承担主要外力，直到断裂，所以拉伸曲线形态主要体现的是芯纱的强伸特性。
