引言聚氨酯(polyurethane，简称PU)是聚氨基甲酸酯的简称，是建筑业、工业设备广泛应用的绝热材料及汽车、造船、包装等工业的重要材料。但由于聚氨酯泡沫本身结构特殊，极易燃烧， 其氧指数只有17%左右，燃烧时释放出大量的烟和毒气，容易发生滴落现象，它的易燃问题一直是聚氨酯工业研究的重要课题[ 1 - 2 ] 。世界各国制定出各种测试聚氨酯的阻燃标准、法规，并逐步完善测试方法，生产了各种测试仪器设备。氧指数是判定阻燃性能的标志之一，在氧指数的测试中，会受到环境条件、操作人员、制样差异等因素的影响，为了更准确测定材料的氧指数值，本文对测试过程中各种因素对氧指数的影响进行了探讨。1　试验部分1. 1　参照标准氧指数按GB /T2406 - 1993，试样状态调节和试验的标准环境按GB /T2198 - 1988。1. 2　泡沫样品制作方法由聚氨酯黑料(多异氰酸酯R - NCO ) 、白料(聚醚多元R - OH和助剂)以及阻燃剂按比例混合均匀，倒入模具内，使其发泡。

1. 3　氧指数试验法实验原理:极限氧指数(LO I)简称氧指数，是判定阻燃性能的标志之一，它是指在规定的条件下，试样在氧、氮混合气流中维持平衡燃烧所需的最低氧浓度，以氧气所占的体积百分数表示。氧指数法的原理就是把一定尺寸的试样用试样夹垂直加持于透明燃烧筒内，其中有按一定比例混合的向上流动的氧氮气流。点燃试样的上端，观察随后的燃烧现象，记录持续燃烧时间或燃烧过的距离，并与规定值比较，超过规定值就降低氧浓度，不足就增加氧浓度，如此反复操作，从上下两侧逐渐接近规定值，至两者的浓度差小于0. 5%[ 3 - 5 ] 。仪器设备：试验仪器采用氧指数测定仪FTA-Ⅱ，主要由燃烧筒、样品夹、气源、流量计及控制部分等构成。燃烧所用气源为工业级气体， O2 和N2 含量浓度均≥99. 5% ，计时器用秒表。

2　氧指数的影响因

素分析

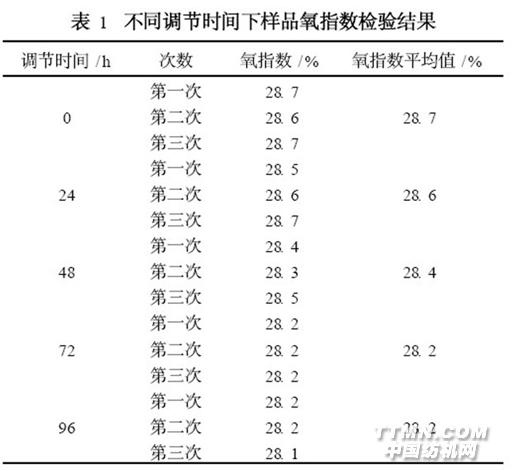

2. 1　状态调节时间的影响根据国家标准GB /T2918 - 1988 的要求，通过对试验材料进行状态调节，以尽量减小环境偶然因素对试验结果的影响。因此选用已制备的TDCPP阻燃聚氨酯泡沫试样进行比对试验，调节恒温箱的温湿度在国标要求的某一特定值(温度: 23℃；相对湿度: 50%；气压: 86～106 kPa) 。结果见表1。通过测试数据可以看出，随着试样调节时间的增加，试验所得氧指数的平均值不断降低，当调节时间满足一定时限时，氧指数保持稳定状态。不同调节时间下样品的检验结果不同，因此，应将试样按标准要求严格进行状态调节，然后进行测试，以便在标准的状态调节时间下得到准确的氧指数值。
