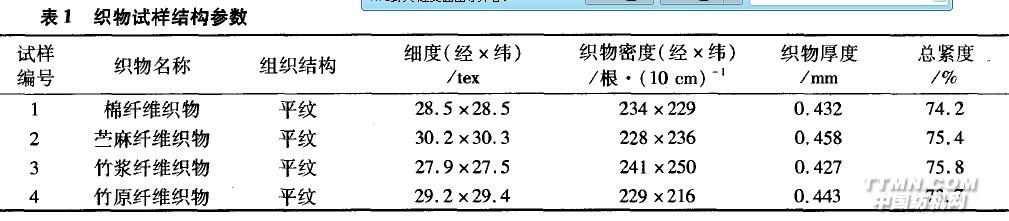

竹纤维作为一种新的生态环保纤维正受到当今纺织界广泛关注。竹纤维按物理和化学加工方法的不同可分为竹原纤维和竹浆纤维，竹原纤维属天然纤维素纤维，竹浆纤维属再生纤维素纤维。为了进一步比较竹纤维织物与其他纤维织物的透湿性能和吸放湿性能，笔者对棉织物、麻织物与竹原纤维和竹浆纤维织物的透湿性能、吸放湿性能进行了测试、比较与分析，旨在探讨竹纤维织物的性能特点，为竹纤维产品的进一步开发提供一些理论依据。1 织物试样处理与取样影响织物透湿性及吸放湿性能的主要因素是纤维性质以及织物内纱线之间和纤维之间的空隙，为了能够较为准确地反映织物中纤维的性能，应尽可能缩小所选织物试样的结构参数差异。通过筛选，选取4种由不同纤维组成的织物坯布作为试样。并用碱退浆法进行处理。退浆的目的在于去除坯布上的浆料及部分杂质，使得测试结果更为准确。退浆后将布取出用冷水冲洗2次一3次，晾干。然后将织物放在大气压下调湿24 h后进行试验。并用YG141型织物厚度仪测试试样的平均厚度。棉纤维织物、苎麻纤维织物、竹浆纤维织物、竹原纤维织物的规格见表1。2 透湿与吸放湿性能测试与分析2．1 透湿量测试试验方法：GB／T12704-1991《织物透湿量测定方法透湿杯法》中B法蒸发法，采用QD5一LFY-216A型透湿测试仪。试验条件：透湿面积为70．25 cm ，温度21℃ ±2℃ ，相对湿度(45±2)％ 。测试步骤：在距各试样布边10 Cltl内，按左上、左下、中、右上、右下的顺序5个点各剪取直径为13 cm试样1块，试样上不得有影响试验结果的疵点(共计20块试样)。在同一大气压条件下，在透湿杯中注入10 mL温度为80℃的蒸馏水，将织物试样覆盖在透湿杯上，用橡皮箍密封，使杯内的蒸馏水只能从试样蒸发通过。将透湿杯放入温度38℃、相对湿度2％ 、气流速度0．5 m／s的试验箱中，30 rain后在箱内

精确称重，1 h后再次称重。经计算，4种织物的透湿量 分别为2771．69 g／m ·24 h、2817．43 g／m ·24 h、2799．58 g／m 24 h、2829．02 g／m 24 h。2．2 透湿量测试结果分析在影响织物透湿性能的因素中，透湿量随织物的厚度、克重、织物紧度的增加而下降。因为随着面料厚度、紧度的增加，水气穿过织物所经过的路径变长，单位时间内透过织物的水气量减少。通过对表1的织物试样结构参数分析可以发现，由于所选试样的经纬纱细度、经纬向密度、试样厚度、织物总紧度差异不大，因此，以上测试出的试样透湿量基本可反映出构成织物的纤维透湿性能。从以上试验数据可以看出：竹原纤维织物的透湿性能优良，优于棉纤维、竹浆纤维，与苎麻织物透湿性较为接近。这是由于竹原纤维纵向表面有无数微细凹槽，横截面为不规则的椭圆形、腰圆形等，边缘有裂纹，内有中腔，横截面上布满了大大小小的空隙，与苎麻纤维的截面相似，所以，竹原纤维织物具有优良的透湿性能。竹浆纤维纵向表面也存在着凹槽与裂缝，也能够形成一定的毛细效应，但由于竹浆纤维结晶度、取向度、聚合度均较低，因此，纤维吸湿后含水量较大。棉纤维内虽然也含有大量的亲水性羟基，但由于由棉纤维天然转曲形成的有利于毛细传递的导湿槽的比表面积小于竹纤维的沟槽所形成的比表面积，因此，其透湿性能略低。
