直接从竹子中提取的纤维素纤维是一种天然的、原生的纤维，保持了原有的结构和理化性能，这类纤维叫天然竹纤维或竹原纤维。其制备工艺一般要经过整料、制竹片、浸泡、蒸煮、分丝、梳纤等，去除竹子中的木质素、糖分、竹粉、果胶等杂质。无化学添加剂，可生物降解，符合环保要求。竹原纤维既可以纯纺，也可以与麻、棉、合成纤维混纺或交织。但由于目前对竹原纤维的前处理工艺尚处于研制阶段，可用于纺织生产的竹原纤维还未能大量投产，对此产品的开发正处于摸索阶段。竹原纤维有亚麻纤维一样的结构和性能，与亚麻纤维理化性质极其相似，当前竹原纤维与麻纤维的准确分析鉴别的难题尚未解决，本文对此进行了探索，并提供了一种可行的鉴别方法。l 试验条件1．1 试验仪器CU一2型纤维细度仪，傅立叶红外分光光度计及其附件(分辨率0．85～4 cm )，QM．1型球磨机，压片机，研钵，恒温水浴锅，真空泵．恒温烘箱，干燥器，250 mL具塞三角烧瓶等。1．2 试样竹原散纤维(沙洲工学院提供)，亚麻散纤维(常州市美源纺织厂提供)。1．3 试剂浓硫酸，36％盐酸，20％盐酸，次氯酸钠，2．5％氢氧化钠，甲酸，乙酸，二甲基甲酰胺，氯化锌，丙酮，65％硫氰酸钾，铜氨溶液，溴化钾，液体石蜡(均为化学纯)。2 试验与分析2．1 纤维投影法鉴别将竹原纤维和亚麻纤维用721切片器切片，在500倍显微镜下观察发现两者的横截面都呈腰圆形，有中腔及裂纹等共同特征，纵截面均有横节、竖纹，但横节的具体特征不尽相同，竹原纤维的横节具有本身的竹节特征，两者在显微镜下形态差异不大(见图1、2)，因此，纤维投影法无法测定竹原纤维／麻产品的混纺比。2．2 密度法定性鉴别因纤维加工工艺和生长环境不同，纤维密度会有较大的差异，因而密度法测试精度无法达到要求，同时费时费力，因此不适合定性鉴别竹原纤维和亚麻纤维。2．3 溶解法定性鉴别纤维定量分析～一般嗣化学溶解法，定性鉴别也可

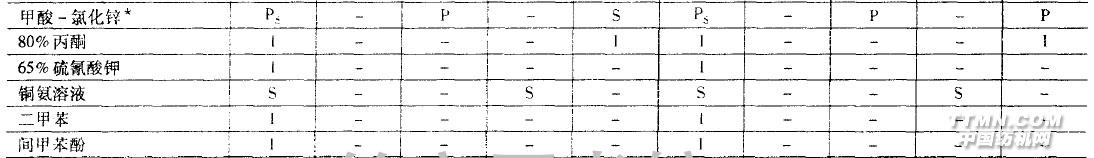

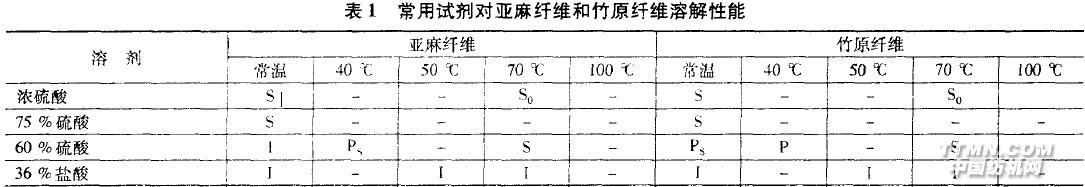

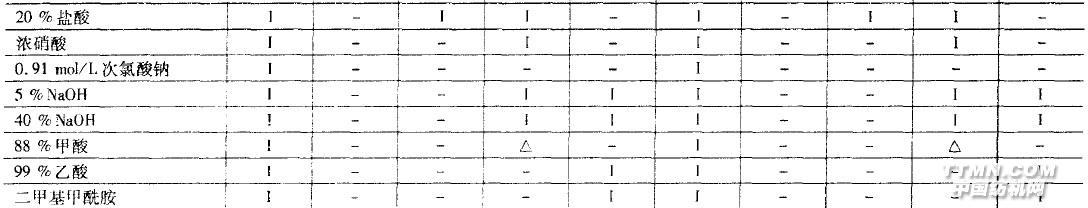

用此种方法，关键是能找到一种合适的溶剂，能把竹原纤维溶解掉而对亚麻纤维损伤不大，或者将亚麻纤维溶解掉而对竹原纤维损伤不大。常用的2O余种溶剂对两种纤维的溶解性能见表l。由表1可见，竹原纤维和亚麻纤维的溶解性能相差不大，没有一种试剂能把竹原纤维溶解掉而对麻纤维损伤不大，或者将麻纤维溶解掉而 对竹原纤维损伤不大，因此用常规溶解方法难以满足定性分析要求。
