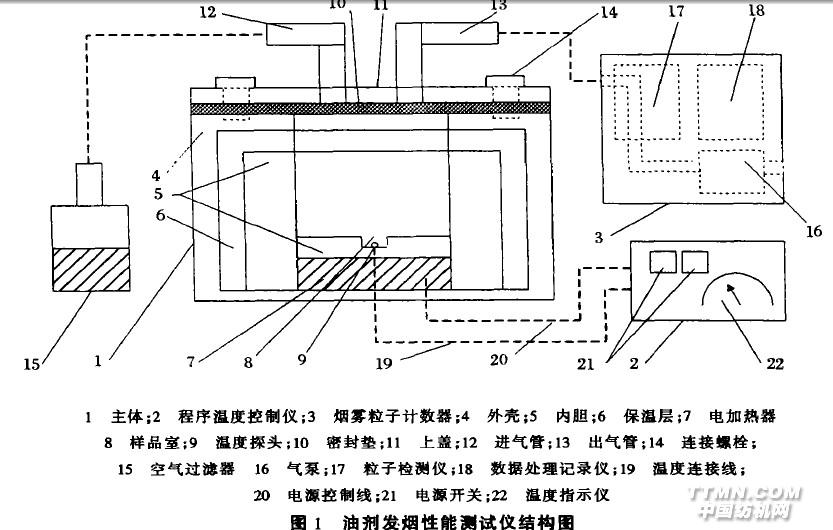

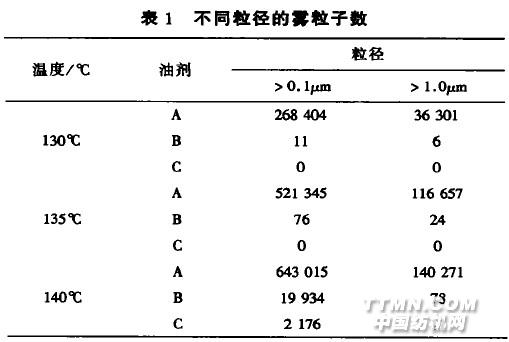

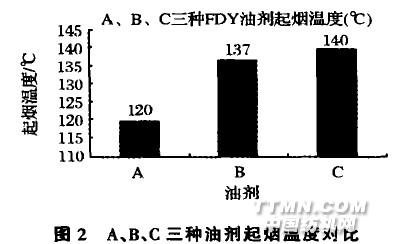

化纤油剂是化纤生产过程中不可缺少的重要助剂。油剂发烟是由于纤维需在较高温度条件下加工生产，因油剂耐热性不好而导致油剂热分解挥发而产生烟雾。油剂发烟不仅影响生产加工顺利进行，而且污染了现场作业环境。目前考察油剂发烟性能好坏，主要是通过肉眼观察，即观察油剂在恒温热板上发烟情况，这种方法主观随意性大，不能够精确定量表征。另外也有借助于热失重来考察油剂发烟性能的，这种方法能反映油剂的失重，但不能表征油剂的发烟情况。本文通过测试一定量的油剂在一定时间内和一定温度下产生的不同粒径烟雾粒子数多少来精确表征油剂的发烟性能，进而指导油剂的评价选用和配方设计。1 实验部分1．1 实验原料A、B、C三种化纤油剂。1．2 实验仪器油剂发烟性能测试装置(仪化研究院自制)，见图1所示。1．3 实验方法量取A、B、C三种油剂各2 L，计量在130~C、135℃ 、140℃下1 min内产生的粒径>0．1 p．m的烟雾粒子数和测定三种油剂的起烟温度。2 结果与讨论2．1 油剂发烟性能测试装置原理将定量油剂样品置于可以调控温度的系统中，然后加热升温使其产生烟雾，在保证补偿空气净化的前提下，将产生的烟雾粒子抽吸到检测仪中检测，通过计量某一温度下一段时间内产生不同粒径烟雾粒子数来表征油剂发烟性能。油剂发烟性能测试装置主要设备有：测试装置主体、程序升温控制仪和烟雾粒子计量器。2．2 油剂发烟性能测试结果表1为2ul A、B、C三种FDY油剂在130℃ 、140℃下于1 min内产生的不同粒径雾粒子数对比。从上述结果可以看出，A油剂发烟性能较差，B油剂发烟性能较好，C油剂发烟性能最好。A油剂在125℃ 时已产生较多烟雾粒子数，而且烟雾粒子数随温度升高迅速增加。B在ldO~C才开始有烟雾粒子数产生，而C在140~C时烟雾粒子数很少。见图2所示。
