吴嘉生

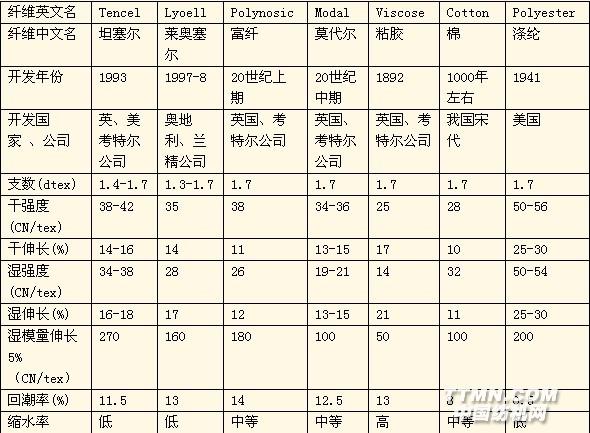

一、纤维性能的比较从上表中可以看出，再生纤维素纤维的物理性能中，以坦塞尔纤维的干强度、湿强度、湿模量最高，莱奥塞尔和富纤(又名强力粘胶)在其次，莫代尔则更次之。莫代尔的缩水率比坦塞尔、莱奥塞尔差一个等级。 坦塞尔纤维有两种，一是G100、二是A100、G100适应于生产优质的桃皮绒产品，A100则适应于不需要桃皮绒而需要布面洁净的产品。莫代尔纤维则无法生产优质桃皮绒产品。除非加用＃800金刚砂磨绒。 坦塞尔纤维在整个制造过程中无毒、无污染，使用后的废品也可以生化降解，不会对环境造成二次污染，因此被公认为是21世纪的绿色纤维。莫代尔纤维则是传统粘胶纤维制造中的第二代改进型工艺，不属绿色纤维。

二、国际市场的呼声 自从40年代开始，各种合成纤维逐渐生产供应市场，特别是涤纶纤维发展迅速，被衣着服装方面广泛使用。由于穿着平挺不易皱，洗后不需熨烫即可穿，并且缩水率很小，被消费者欢迎，形成市场上大量热销。经过近半个世纪逐步暴露了它的缺点。消费者普遍反映穿着不舒服，闷热不透气，有静电触发，使人难于承受。因此要求有天然纤维的穿着舒适性，又具有合成纤维的洗可穿性能，洗后不需熨烫，又不会缩水。市场上这种强烈的呼声，使纤维生产部门极为关注。

三、新纤维的开发 市场上的呼声在80年代逐渐强烈，纤维生产供应部门研究了很多方案，觉得天然纤维中丝、羊毛的世界产量极微，扩大生产可能性不大，麻的可纺性不太适应细支织物，供应服装面不广，棉花的扩大生产又与粮食争田地有矛盾，再生纤维素粘胶的原料是木材，可以扩大开发，但纺丝过程中产生有毒气体，环境污染，与绿色生产有矛盾。最后考虑了从改进粘胶纤维的制造工艺着手研究。在80年代中期，荷兰的Akzo Nobel公司发明采用溶剂法(NMMO·H20)纺丝工艺，溶剂可全部回收再利用，成功地开发了坦塞尔绿色新纤维。90年代初英国的考尔特兹(Courtuld
