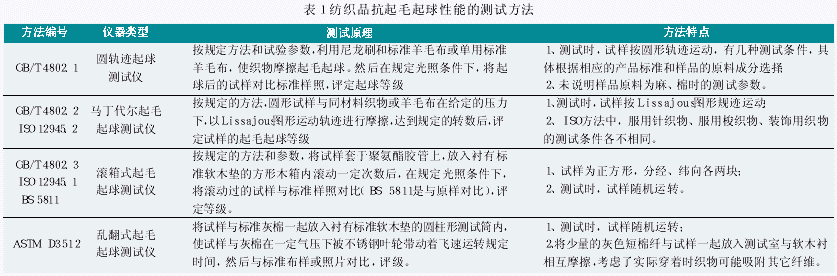

１ 测试方法 在使用过程中，纺织品不可避免地要反复经受摩擦，很多织物中的纤维两端会露出表面，形成茸毛，当这些茸毛不能很快脱落而继续经受摩擦时，就会形成颗粒状，呈现“起球”，从而使织物的外观受损，因此备受消费者关注。 为了规范对纺织品抗起毛起球性能的评价，国内外相关机构制定了纺织品抗起毛起球性能的测试方法标准，常用方法标准编号、使用仪器类型、测试原理及各类方法的特点见表１。 以上方法评定结果都分１　～　５级，１级最差，５级最好。 由表１可知，不同方法的测试条件存在差异，所测得的结果也不可等同。目前，在国内销售的产品可根据相应的产品标准规定来选择：如连衣裙、单夹服装、针织Ｔ恤衫、针织学生服等用ＧＢ／Ｔ　４８０２．１;床上用品类用ＧＢ／Ｔ　４８０２．２;针织羊毛衫类用ＧＢ／Ｔ　４８０２．３。如果是出口产品，检测机构会根据产品输出国的标准来确定测试方法：如出口美国的用 ＡＳＴＭ　Ｄ３５１２;出口英国的用ＢＳ　５８１１等等。因此如有特殊要求时，企业在送检时尽量填写清楚所用的测试方法，以免发生误会。

２ 影响织物起毛球程度的因素 影响织物起毛球程度的因素是多方面的，可以从生产时所用的原料、纺织工艺、染整加工、服用条件等方面来分析。 ２．１ 纤维性能 １） 纤维长度 一般长纤织成的织物起球程度轻于短纤维织成的织物，因为单位长度内纤维头段数少，露出纱线和织物表面的纤维端也较少。另外，长纤维间的抱合力较大，纤维不易滑出到纱线和织物的表面。 ２）纤维细度 粗纤维较细纤维不易起球，粗纤维纺成的纱，单位面积内纤维根数少，露出纱和织物表面的纤维端较少;纤维越粗，越刚硬，竖起在织物表面的纤维不易缠结成球。 ３）纤维卷曲度 纤维的卷曲多，纤维间抱合力大，摩擦增加，纤维不易游离到织物表面，也就不易起球。 ４）纤维的截面形状 纤维截面形状接近圆形的，纤维间抱合力小，较纤维截面形状接近三
