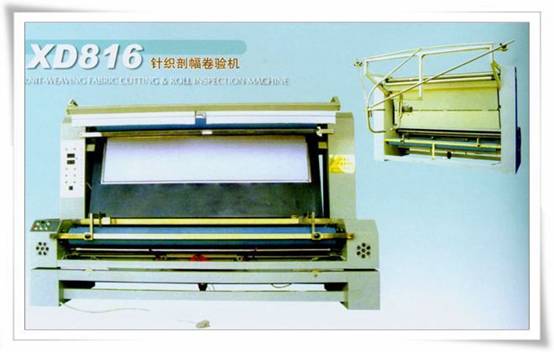

机械结构性能
1、采用钢板焊接的箱体式结构。由箱体、横撑等部件连结紧固组成。传动部分在箱体内.结构紧凄操作安全。外形简洁、明快。
2、由双变频调控来实现张力调节。范围广、张力匀。特别适合于针织的检验卷取。
3、采用光电齐边.齐边精度适量可调节。
4、采用压缩空气吹翻边。防止织物坯布卷边。
5、采用光电探边,微电机带动吹气管跟边。
6、采用上灯光、下灯箱.光照充分,黑色无光台面。有利提高检验效率。
7、采用主动退卷.主动卷取。
8、单电机园刀片切割剖幅.经不锈钢三角架开幅。三角架展开角度可适量调整。
9、织物计长由机械码表测量、显示。
主要规格及技术参数
有效卷取门幅 2200mm
最大卷取直径 400mm
卷取速度 0~50m/min
检验织物张力 可任意调节,缩幅可不大于30mm
机器功率 约3KW
机器重量 约1.2T
外形尺寸 (L×W×H)3100×3400×2400mm
