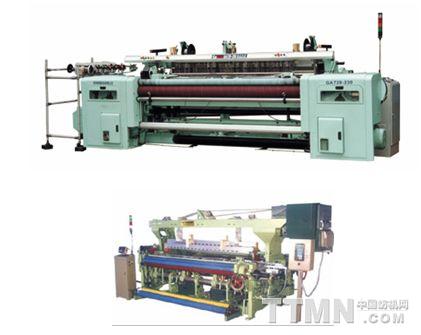

GA736型挠性剑杆织机是中国纺织机械股份有限公司独立设计和制造的一种新型织机。在设计中参考吸收了国内外无梭织机在结构和功能上的优点，在制造上全部国产化，采用国产器件及标准件，具有很高的性能价格比，适于织造棉、毛、丝、麻及混纺纱、线等织物，以及部分厚重型的工业用布。
适用范围及织物品种  GA736型挠性剑杆织机具有较广泛的品种适应性，适用于织造棉、毛、丝、麻及混纺纱、线等轻薄、高密厚重织物以及部分工业用布，其中包含了各种色织、斜纹、缎纹、灯芯绒、小提花织物。
主要结构  GA736型剑杆织机是一种非分离式筘座挠性剑杆织机，织机结构简单、刚性好，具有高档织机的主要功能。
传动机构  采用单片式平面摩擦电磁离合器，启制动器装在高速轴上，高速轴传动主轴及倒车箱，主轴带动打纬、引纬机构、倒车箱，倒车箱带动开口、送经、卷取及纬纱剪刀。
打纬机构  四连杆短牵手打纬，短筘座脚，铝合金型材筘座，在筘座长度范围内均布置四根铝合金辅助筘座脚，以保证筘座的刚性和打纬力。
引纬机构  采取挠性剑带、剑头中央交接，剑头运动由六连杆引纬机构和四连杆打纬机构的运动复合而成。两运动合成后通过传剑箱带动传剑轮往复旋转，从而带动剑带、剑头往复运动。此合成运动可使剑头空动程小，引纬机构摆幅小、震动小。
开口机构  本机采用下置式GT412型积极式机械多臂开口装置，最多可容纳20片综框。下置式开口装置使织机运行稳定、开口能力增强。综框升降是根据织造工艺由纹纸发出信号，通过横针、竖针、上下拉钩拉刀、刀片、连杆带动提综臂完成的。多臂装置由倒车箱的齿轮传动多臂轴而运动，此多臂装置带有封闭式自动润滑系统，具有运动平稳、品种调换方便、适应范围广的特点。
织机后梁和送经机构  采取我公司生产的“亨特式”机械送经机构和后梁调节机构。此套机构也用于我公司生产的新龙型剑杆织机上，适应于各类织物的织造。
卷取机构  本机采用蜗轮蜗杆积极式连续卷取机构，配有10只纬密变换齿轮，以适合各种纬密的要求。卷布最大直径500mm，卷布辊由平面摩擦机构带动，摩擦机构可调节织物卷绕张力大小。卷取辊表面包覆材料可根据织物的类型分别用刺毛铁皮、金刚砂、糙面橡皮等包覆材料。根据用户要求，可配置一个独立的大卷装机构。
选纬机构  采用六色电子选纬，根据工艺要求，通过电控箱面板输入纬纱织入程序，从而实现六色纬纱自由选择。应用电子选纬机构使织物品种调换方便，品种适应性更强。
找纬机构  本机装有自动找纬机构，通过倒车箱传动开口、送经、卷取和选色。断纬停车后，倒车箱慢速倒转，使织机停在开口位置，找出缺纬或断纬。若需继续找纬，可手按倒车按钮，此时送经、卷取、开口和选色同步倒转。纬纱处理完后，织机可直接启动，布面不会产生开车稀密路横档。
纬停装置  压电陶瓷感应式纬停装置，可有效地探测断纬纱。
绞边装置  采用纱罗绞边装置，绞边器安装在第一，二片综框上，当综框上下运动，带动绞边器完成运动。根据用户需要还可安装适于化纤、丝绸织物织造的独立废边绞边装置。
集中加油装置  采用一只手动油泵，每按一次各加油点可均匀地注人润滑油，减轻了工人劳动强度，减少机件的磨损。部分润滑点仍需人工加油。
控制系统  采用单片机智能化控制，单侧电气控制箱，具有多种控制功能，整机的机电一体化程度高。
使用与保养  电磁离合器、制动器的摩擦端面间不可有油污进入，否则织机启动缓慢、刹车不准。
分离式曲轴应定期观察左右是否同步，若不同步可将曲轴置于90°(或270°)位置，松开高速轴一组联轴节，摇动手轮使机器处于松弛状态，再拧紧联轴节，再检测两筘座脚的同心度，使其误差在0.5以内。
传剑箱要求使用的润滑油为能防漏、耐高温、承载力大、使用周期长的半流体润滑脂。为提高传剑箱使用寿命，减少螺旋齿轮的磨损，要求用户在新机使用1—2个月后，更换传剑箱内的润滑油。更换新油前一定要把旧油倒净，并用煤油洗净，才能加注新油。正常使用期间每个月检查一次箱内油量，不足时可适当添加一定的油量，以防润滑油消耗后齿轮磨损。每半年更换润滑油一次，每次更换300mL。
传剑箱所使用的橡胶骨架油封一定要符合标准规定的技术要求。使用温度一般不高于75℃，当大于lOO℃时连续工作不超过2 h。橡胶骨架油封属易损件，用户在使用过程中应注意观察油封的使用状况，当发现泄漏油每分钟大于3滴时，要及时更换油封。
传剑箱螺伞齿轮在出厂前已调整好侧隙，并打上起始点的标志，用户在使用前，最好不要随意拆装，以免齿轮啮合的侧隙超差，影响使用质量。传剑箱在设计，制造时已考虑到齿轮长期使用后会磨损，在装配时已加调整铜片，以使齿轮磨损后调整侧隙，侧隙要小于0.1 mm。
传剑箱齿轮在使用过程中的运动状态属往复运动，各齿的啮合次数不同，磨损量也不同，一般情况下只有3—5齿磨损大一些。为了提高齿轮的运转寿命，要求齿轮运转一段时间，转90°后调整好侧隙和接触面继续运转。一副齿轮可以调整2—3个位置，做到齿面均匀磨损。要求用户在齿轮运转3个月后必须将齿轮转过90°后调整好侧隙再继续运行。传剑箱齿轮经过一段时间运行后，齿面逐渐磨损，侧隙逐步增大，所以用户要及时保养、维修，提高传剑箱的使用寿命。
剑带保证精度才能运行平稳，剑带最好浸油保养、垂吊存放。剑头与剑带连接平整，在剑头与剑带连接螺钉的螺纹上加厌氧胶，以防松动。
为保证织机各运转部件的机械性能，应制定合理的加油制度以防各处摩擦部分磨损，影响织机寿命，整机调试结束后，应确保有关螺钉、螺栓紧固，以免长期高速运转后松动。注意倾听是否有不正常响声，发现不正常响声应立即停车，调试正常再开车。机器停机时，应适当保养，清除花羽毛、灰尘等。

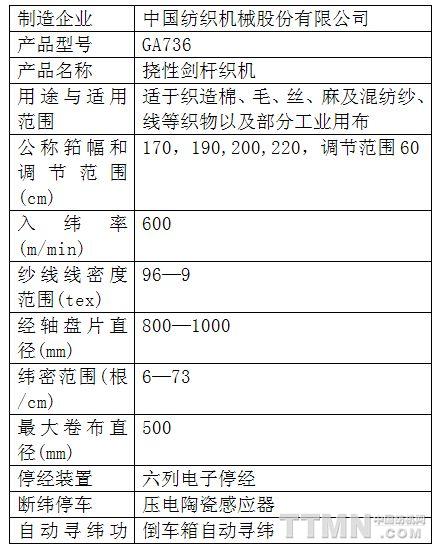

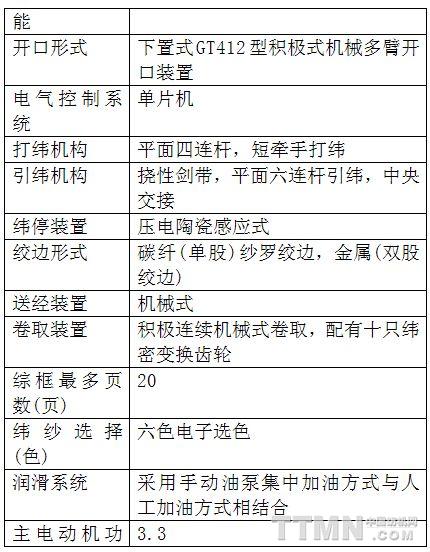

GA736型挠性剑杆织机主要技术特征
