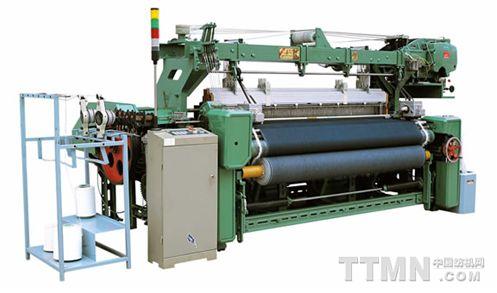

SGA788型挠性剑杆织机是石家庄纺织机械有限责任公司结合国情自主开发的一种新型剑杆织机。
机架  采用两块大墙板、前后两底横梁、上置前胸梁、后置中横梁构成了稳固的机架，又固装三个前后横撑，更加大了其牢固性，立于大墙板上的两块小墙板、前后上横梁、连接于小墙板之间和前后上横梁间的斜撑为多臂、吊综轴的安装奠定了坚实的基础。
主传动机构  电动机通电后，通过三角皮带带动滑套在曲轴衬套上的皮带轮空转。由操纵电磁离合器、制动器的吸合或脱开来实现织机的启动、制动。
引纬机构  曲轴回转通过牵手带动筘座脚摆动，从而由与筘座脚相连的托脚带动扇齿轮摆动构成的引纬运动中的主运动和曲轴回转带动固装于中心轴上的一偏心套的回转，从而通过一连杆使扇齿轮相对筘座脚构成的引纬运动中的附加运动组成，两运动叠加，成为扇齿轮相对筘座脚的复合运动，通过与扇齿轮啮合的圆柱齿轮传至传剑箱，传剑箱内的锥齿轮传动传剑轮，这样扇齿轮的摆动通过齿轮间的啮合传递为传剑轮的往复旋转运动，从而带动剑带连同剑杆头完成引纬。
打纬机构  采用曲轴牵手打纬机构，运动时曲轴通过牵手和装在摇轴上的筘座脚相连，钢筘和筘座装在筘座脚上。曲轴回转时通过曲拐和牵手而传动筘座脚作摇摆运动，则装在筘座脚上的钢筘完成打纬运动。
开口机构  本机分多臂开口和踏盘开口两种。
多臂开口  通过曲轴上的链轮传递动力给装于上横梁上的多臂机，多臂机上刀臂的升降运动通过钢丝绳经滑轮和吊综钩作用于综框，在综框的下部，两侧分别被钩在回综箱的拉簧牵引，从而形成梭口。
踏盘开口  中轴回转时，固装于中轴上的凸轮便压下转子，通过踏综杆将吊综钩、综框和吊综带拉下，并使吊综轳辘转动，另一片综框就被拉向上，即形成梭口。
送经机构  采用外侧式装有织轴探测机构的自动送经机构。在织造过程中，将经纱不断送出，经纱张力调节装置及织轴探测机构的应用，保证了送经过程中均匀张力的定长经纱的送出。
卷取机构  采用蜗杆、蜗轮式间歇卷取机构。装在筘座脚上的导钩脚的往复运动，使卷取杆往复摆动，通过一连杆传动撑头杆，从而使撑头撑动棘轮，再经与棘轮同轴的蜗杆传动蜗轮，使刺毛辊转动而卷取织物。通过变换棘轮的齿数和一次撑牙的多少可以适应广泛的纬密变化。
选色机构  本机选色机构的控制信号是受多臂机上的纹板系统控制，多臂机中20片刀片的最后两片、四片、六片被用于选纬，由此，本机分2色、4色、6色选纬。
绞边机构  本机配备双经纱罗绞边、四经纱罗绞边装置，直接装于综框上完成绞边。
纬停、经停装置  本机装有电气控制的纬停和经停装置，其反应灵敏，动作可靠。
使用与保养  为保持织机各运转部分的机械性能，应采取合理的加油制度，以防止各处摩擦部分的磨损，影响织机寿命。关键部位如牵手轴承及牵手栓、曲轴轴承、中轴轴承、曲轴支撑脚等每班加机油一次。螺旋齿轮箱每1000—1500班换油一次。后梁托脚、张力轴托脚、卷取机构各转动点每10班加油一次。三角皮带轮、引纬齿轮座、各齿轮啮合处每90班用油枪注入黄油一次。
定期清洁，去除飞花、油污，更重要的是做到半年一平车，以延长织机的寿命。

型号示意：
