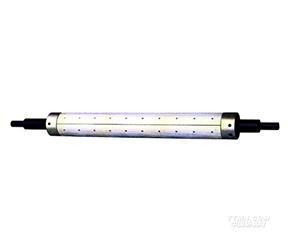

板条式气胀轴
发布时间:2014-07-09
产品详细描述:

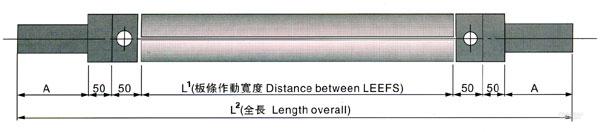

一、标准式样:

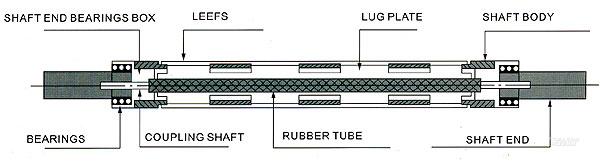

二、基本构造:
规格 | 未充气时直径 | 充气后直径 | 适用卷管内径 |
3" | =Φ 74~Φ 75 | =Φ 78 | =Φ 75.5~Φ 78 |
4" | =Φ 99 | =Φ 105 | =Φ 101~Φ 102 |
5" | =Φ 125 | =Φ 130 | =Φ 126~Φ 128 |
6" | =Φ 150 | =Φ 154 | =Φ 151~Φ 153 |
8" | =Φ 200 | =Φ 206 | =Φ 202~Φ 204 |
10" | =Φ 250 | =Φ 260 | =Φ 252~Φ 256 |
12" | =Φ 300 | =Φ 310 | =Φ 302~Φ 305 |
三、用途:
本品主要设计于表面被导动卷取之相关机械使用。如:吹袋机、凸版印刷机、收料轴轴面旋转收料之相关机能配合使用。(配合卷管材质以纸管为主)
L1+280 概算重量
L1+280 长度 | 3" | 其他尺寸 |
600~1000mm | 14~19(kg) | 另行计算 |
1000~1300mm | 19~23(kg) | 另行计算 |
1300~1600mm | 23~27(kg) | 另行计算 |
1600~2000mm | 27~33(kg) | 另行计算 |
