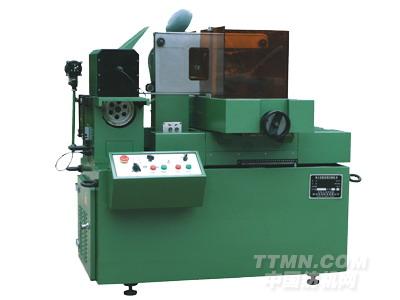

电火花线切割机床DK7725

发布时间:2012-02-13



机床特点

采用最先进的直线导轨和内循环滚珠丝杆,机床工作台运动直线好,能承受较大载荷而不倾斜,运动精度高,精度保持性好,丝杆滚珠循环不受外界干扰,设计中保持了机床倾角的特点,是一种高品质的线切割机床。

特点:
1、脉冲电源采用数字集成电路和专用大功率模块,具有结构简单,性能稳定,操作方便,参数选择准确直观,输出功率大,脉冲波形分为分组脉冲波形和矩形脉冲波形,电极丝损耗小等特点。不但适合于超厚度工件的加工,切割速度快;而且适合于精加工,可获得较低的工件表面粗糙度。该脉冲电源是新机床配套与旧机床改造的理想设备。
2、步进驱动采用DC12V供电,运行平稳、省电。
3、如不选用一体化控制系统,机床主机将按装机床电器。

DK7725型 DK7732型 DK7740型技术参数

参数 单位 DK7725 DK7725K DK7732 DK7732K DK7740 DK7740K
工作台面尺寸 mm 550×320 550×320 680×400 680×400 850×500 850×500
工作台行程 mm 250×350 250×350 320×450 320×450 400×580 400×580
最大加工厚度 mm 120 80-300可调 120 80-350可调 120 80-350可调
电极丝直径 mm φ0.18 φ0.18 φ0.18 φ0.18 φ0.18 φ0.18
工件最大重量 Kg 200 200 250 250 350 350
使用电源 V 220 220 220 220 220 220
主机耗电 KVA 0.8 0.8 0.8 0.8 0.8 0.8
试件加工精度 mm 0.015 0.015 0.015 0.015 0.015 0.015
试件加工最佳表面粗糙度 μm Ra≤2.5 Ra≤2.5 Ra≤2.5 Ra≤2.5 Ra≤2.5 Ra≤2.5
试件最大加工速度 mm2 ≥60 ≥60 ≥60 ≥60 ≥60 ≥60
机床包装箱尺寸 mm 1550×1260×1180 1550×1260×1180 1900×1640×1630 1900×1640×1630 2020×1990×1720 2020×1990×1720
机床包装重量 Kg 1180 1180 1650 1650 2000 2000
机床安装尺寸 mm 3000×2500 3000×2500 3500×3000 3500×3000 4000×3500 4000×3500
