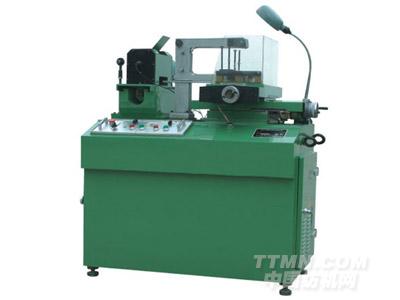

电火花线切割机床DK7716
发布时间:2012-02-13
机床特点
采用最先进的直线导轨和内循环滚珠丝杆,机床工作台运动直线好,能承受较大载荷而不倾斜,运动精度高,精度保持性好,丝杆滚珠循环不受外界干扰,设计中保持了机床倾角的特点,是一种高品质的线切割机床。
特点:
1、脉冲电源采用数字集成电路和专用大功率模块,具有结构简单,性能稳定,操作方便,参数选择准确直观,输出功率大,脉冲波形分为分组脉冲波形和矩形脉冲波形,电极丝损耗小等特点。不但适合于超厚度工件的加工,切割速度快;而且适合于精加工,可获得较低的工件表面粗糙度。该脉冲电源是新机床配套与旧机床改造的理想设备。
2、步进驱动采用DC12V供电,运行平稳、省电。
3、如不选用一体化控制系统,机床主机将按装机床电器。
DK7716型 DK7720型技术参数
参数 | 单位 | DK7716 | DK7716/1 | DK7720 | DK7720K |
工作台面尺寸 | mm | 380×270 | 380×270 | 460×300 | 460×300 |
工作台行程 | mm | 160×200 | 160×200 | 200×250 | 200×250 |
最大加工厚度 | mm | 80 | 120 | 110 | 80-200 |
电极丝直径 | mm | φ0.14 | φ0.14 | φ0.16 | φ0.16 |
工件最大重量 | Kg | 40 | 40 | 80 | 80 |
使用电源 | V | 220 | 220 | 220 | 220 |
主机耗电 | KVA | 0.8 | 0.8 | 0.8 | 0.8 |
试件加工精度 | mm | 0.015 | 0.015 | 0.015 | 0.015 |
试件加工最佳表面粗糙度 | μm | Ra≤2.5 | Ra≤2.5 | Ra≤2.5 | Ra≤2.5 |
试件最大加工速度 | mm2 | ≥60 | ≥60 | ≥60 | ≥60 |
机床包装箱尺寸 | mm | 1430×1040×1520 | 1430×1040×1520 | 1600×1040×1700 | 1600×1040×1700 |
机床包装重量 | Kg | 750 | 750 | 850 | 850 |
机床安装尺寸 | mm | 2700×2000 | 2700×2000 | 2700×2000 | 2700×2000 |
