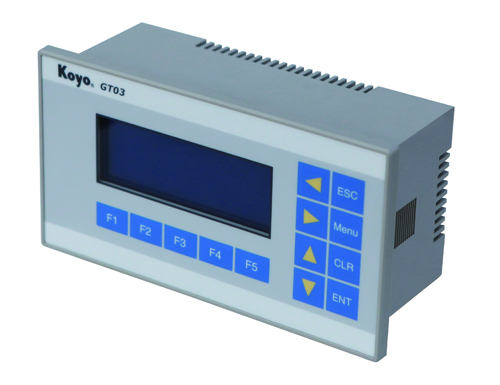

图形方式显示设定单元GT03
发布时间:2011-08-11
GT03是光洋开发的新一代图形方式显示设定单元,以串行通讯方式与PLC连接,通过GT03,可以实现指示灯显示,棒图、趋势图显示,数据监视、设定,报警信息显示等功能。GT03支持RS-232C或RS4855通讯连接,RS485方式下支持连接多台PLC。
性能特色:
带LED兰背光显示,时尚清晰
薄膜式按键、美观耐用
支持RS 485或RS 232C串行通讯,支持1对多通讯连接
多画面显示方式,自由灵活
部品配置式作图方式,简单易学,部品可自由移动,大小可自由改变
支持F功能键功能自由设定
支持指示灯、棒图、趋势图等图形显示,支持位图显示
可显示简体汉字,繁体汉字,日文等多种文字
支持动态文本显示
8位数密码功能,防止非法数据操作
面板式安装,不占空间
表面采用防尘、防湿的保护结构
采用DC24V工作电源,环保安全
规格:
显示屏:192×64点阵
外形尺寸:164×90×62(mm)
静态文本显示功能: 需要时,GT03可以在画面上显示文字信息,每幅画面支持最多4行*24个字符;或4行*12个汉字;GT03支持简体汉字/繁体汉字/日文等多种文字的显示
图形监视功能: 以指示灯、棒图、趋势图等图形方式实时反映PLC的工作状态,以及PLC内数据的实时变化
数据监视/设定功能: 实时监视PLC寄存器的内容,并可实时修改PLC寄存器的数据;修改数据时,可设置输入数据的允许范围,并可设置操作密码,防止非法数据的写入
F键按键功能自由设定功能: 除通常的8个按键外,GT03还带5个F功能键,可由用户自由指定其功能,包括:线圈设置,寄存器置值,画面跳转,PLC运行状态改变等。每个画面的F键功能分别设定
报警显示功能: 有报警信号产生时,可以以文字的形式,实时显示报警信息。每个工程支持最多100条报警
动态文本显示功能: 根据PLC内数据寄存器的数据,动态显示不同的信息,每个寄存器对应最多254条信息
ASCII字符显示功能: 根据PLC内数据寄存器的ASCII码值数据,在GT03上显示相应的ASCII码值
密码保护功能: GT03支持下载密码和操作密码2种类型的密码,最大限度保护开发者和使用者的利益
