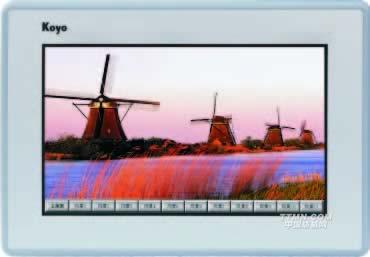

EA7E-TW10CL-C 10.2英寸 高性能结构紧凑型宽屏触摸屏

发布时间:2012-11-15


性能特色
:

TFT彩色LCD

16384K彩色

Ethernet 10M/100M自适应口(RJ-45)×1

声音输出

SD卡插槽

外形尺寸:299.0×209.0×71.0 (W×H×D )


性能规格:



项 目   规 格
显示部分性能 显示尺寸 10英寸(16:9宽屏)
显示材料 TFT彩色LCD
显示色/辉度 16384K彩色
分辨率 800×480 (WVGA)
有效显示尺寸(mm)

222.00W×132.48H

辉度调整 本体的配置画面中设定(也可通过作图软件设定部品来进行设定)
背光 背光灯 LED(平均寿命:连续点灯20,000小时以上/25摄氏度)※1
背景灯交换 不可
自动休眠功能 本体的配置画面中设定 (也可通过作图软件设定部品来进行设定)
触摸屏 触摸屏 模拟型(分辨率1024W×1024H)
外部接口 PLC连接用 串口

通讯方式:RS232C,RS422/485(2/4线式) D-SUB-15P×1 ※2

数据长度:7/8位 检验:None/odd/Even 停止位:1/2位 传输速度(bps):2400/4800/9600/19200/38400

以太网口 Ethernet 10BASE-T/100BASE-TX(RJ-45)×1※3
画面数据传输用 USB USB(B) 2.0×1
以太网口 Ethernet 10BASE-T/100BASE-TX(RJ-45)×1 ※3
打印机连接用
SD卡插槽 SD插槽(3.3V限定)最大32G(FAT32格式)
蜂鸣器输出 有 发振频率2300±300HZ(根据使用环境的不同,音质会发生变化)
以太网口 Ethernet 10BASE-T/100BASE-TX(RJ-45)×1 ※3
USB USB(A) 1.1×1 ※4
线输出 输出电平1Vrms,输出阻抗10kΩ
一般规格 电源电压 DC24V(AC100/200V电源模块供选购,型号:EA-AC)
电源电压容许变动范围 DC20.4 ~ 28.8V
容许瞬停时间 5ms以内
消耗功率 15W
使用环境温度 0 ~ 50℃
保存环境温度 -20 ~ 60℃
使用、保存环境湿度 10 ~ 85% RH(无凝露)
抗干扰 干扰电压AC1000Vp-p 脉冲宽度 1μs 上升时间1ns
耐压 DC1000V 1分钟(DC电源端子~FG端子间)
绝缘阻抗 DC500V 20MΩ以上(DC电源端子~FG端子间)
耐振动 IEC61131-2 标准 10-57Hz:0.075mm 57-150Hz:9.8㎡/s (X,Y,Z各方向10次)
耐冲击 最大147㎡/s 11ms (X,Y,Z各方向2次)
耐静电 IEC61000-4-2标准 接触:4KV 大气:8KV
耐腐蚀 避免腐蚀性气体
接地 D种接地
防护等级 相当于IP65(表面)
外形尺寸 299.4W×209.0H×71.0D
重量(g) 1280
开孔尺寸(mm) 285.0W×191.0H
冷却方式 自然空冷


※1:LED背光灯平均寿命是指从开始连续点灯到其亮度衰减到50%时的经过时间
※2:RS-232C/422/485任选一种
※3: 以太网通用品
※4:可连接设备为一部分USB键盘、打印机、条码扫描仪及优盘
