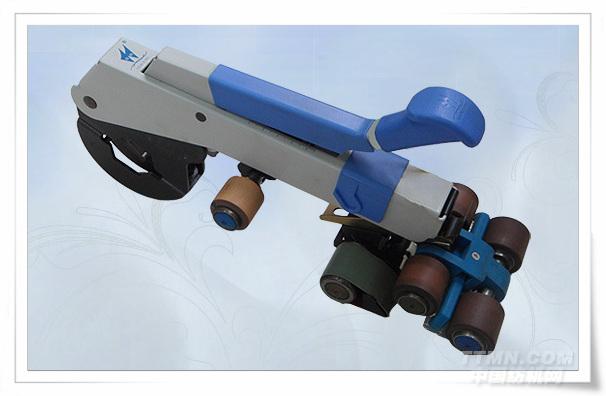

ZyYJ-142系列直压式弹簧加压摇架
发布时间:2006-10-13
一. 用途:
直压式弹簧牵伸加压摇架是细纱机的一种牵伸加压装置,为三罗拉,长短皮圈,弹性销牵伸,适用于各型环锭细纱机的新机配套和老机牵伸改造、紧密纺装置等配套及改造。适纺60mm以下棉纤维,合成纤维、化学纤维的纯纺及混纺。
二. 产品结构:
直压式弹簧加压摇架把传统的弹簧加压摇架的四连杆-加压杆加压改为三档皮辊直压式弹簧加压,弹簧压力直接作用于皮辊上,取消了加压杆和连杆结构,三档皮辊压力可独立直接调压
三. 产品特点
1. 采用加压弹簧直压作用三档皮辊上,有利于摇架压力长期稳定可靠,延长了弹簧的疲劳衰退
2. 三档皮辊压力可以独立分档调节,调节方便快速。
3. 摇架三档皮辊均设有压力微调功能,
4. 采用铰链式锁紧机构,摇架安装方便快速,锁紧牢固。
5. 皮辊握持爪特殊工艺,保持摇架三线平行精度长期稳定。
6. 后皮辊设有双皮辊曲线牵伸,有利于牵伸工艺调整二无需改动牵伸主机。
7. 采用曲柄锁紧机构,摇架打开闭合操作简单,锁紧牢靠
8. 摇架开启角度大,有利于检修维护,清洁工作。
9. 改造通用性强,改造成本低,经济效益显著。

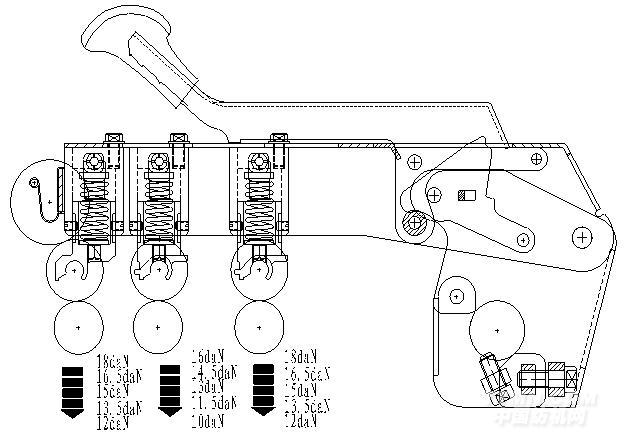

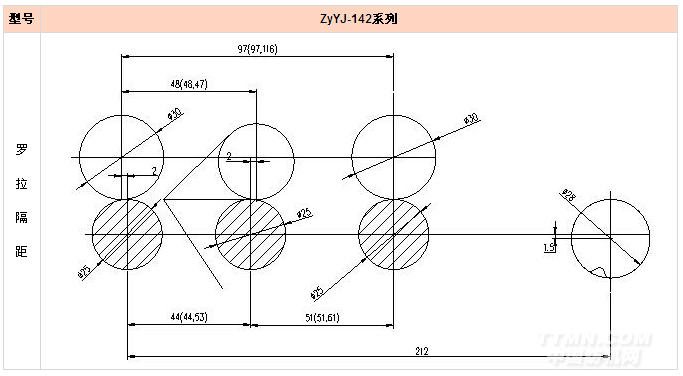

ZyYJ-142系列直压式弹簧加压牵伸摇架结构及主要技术参数
牵伸形式 |
三罗拉长短皮圈气动加压平面牵伸 |
|||||
上罗拉直径(mm) |
前 |
¢28~30 |
||||
中 |
¢25 |
|||||
后 |
¢28~30 |
|||||
下罗拉直径(mm) |
前 |
¢25 |
¢27 |
|||
中 |
¢25 |
¢25 |
||||
后 |
¢25 |
¢27 |
||||
上罗拉加压 |
前 |
160~220 |
||||
中 |
130~180 |
|||||
后 |
150~220 |
|||||
配备上肖 | SFSX2-28/68 SX2-6833B | |||||
上皮圈规格 | ¢36.75×27.8×(0.9~-1.1) | ¢37×27.8×(0.9~1.1) | ||||
上罗拉轴握持部分尺寸 | 前 |
窄 握 持 |
¢9.5×16 |
宽 握 持 |
¢9.5(11.5)×22 | |
中 | ¢9.5×16 | ¢9.5(11.5)×22× | ||||
后 | ¢9.5×16 | ¢9.5(11.5)×22 | ||||
摇架掀角 | 一档:45° 二档70° |
