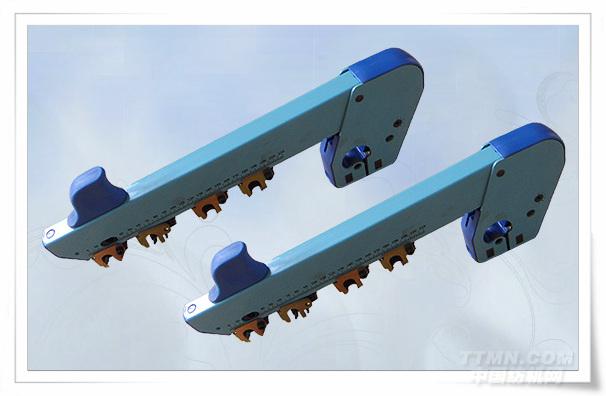

QCYJ190独立气囊直接式加压粗纱摇架

发布时间:2011-03-10


一.用途
  1.本牵伸系统QCYJ190系列粗纱气动加压摇架适用于纤维长度为60mm以下的棉,化学纤维的纯纺和混纺。
  2.适用于四罗拉或三罗拉的线型双短皮圈牵伸加压系统的各型粗纱机的新机配套及老机牵伸改造。
二.结构
  1.以洁净压缩空气为压力源,通过集中控制阀调节气压把气压直接施加到每只摇架的独立气囊内,并通过压力板施加到上罗拉,使每只摇架获得相同一致的压力,从而保证了粗纱机上所有摇架均获得相同一致的压力。
  2.QCYJ190粗纱摇架以集中的气压控制调节,能实现粗纱机上所有摇架的压力整体无级调压和释压,压力稳定,调节方便,结构简捷。
三.特点
   1.独立气囊直接式气动加压摇架采用同一面积的加压板获得相同的输出压力原理,使粗纱机上摇架压力保持长期稳定可靠、一致。
  2.机上每只摇架设有独立的气囊直接对上罗拉施加压力,压力相同,相邻摇架压力相互影响微小,锭间压力差极小,压力稳定,成纱质量高。
  3.皮辊加压组件设有平行保持架,该机构对皮辊具有良好的导向作用,使上下罗拉具有可靠的平行度。
  4.使用调节简单,便捷,寿命长。
  5.压力源集中控制调节,能实现整体无级加压和释压。

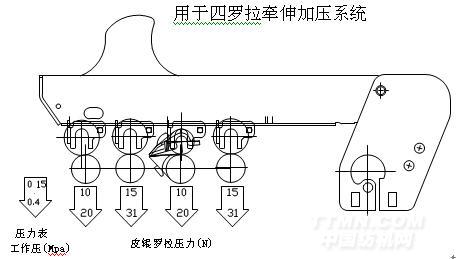

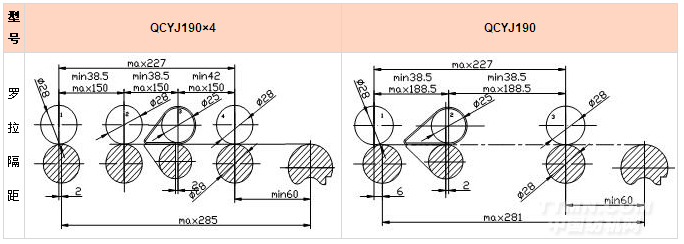

四.图片



QCYJ190独立气囊直接式加压粗纱摇架结构参数


牵伸形式 四罗拉双短皮圈气动加压 三罗拉双短皮圈气动加压
上罗拉直径(mm) 1 Φ 28~ Φ 31
2 Φ 28~ Φ 31 Φ 28~ Φ 31
3 Φ 25 Φ 25
4 Φ 28~ Φ 31 Φ 28~Φ31
上罗拉加压
(牛顿/双锭)
1 100~200
2 150~300 170~350
3 100~200 120~210
4 150~300 160~320
下罗拉直径(mm) 1 Φ 28 Φ 28.5
2 Φ 28 Φ 28.5 Φ 28 Φ 30
3 Φ 28 Φ 28.5 Φ 25 Φ 28
4 Φ 28 Φ 28.5 Φ 28 Φ 30
配备上肖 SX11033 SX10033 SX11033 SX11042 SX11059
上罗拉握持部分尺寸
(mm)
1 2 3 4
Φ11*22 Φ11*22 Φ11*28 Φ11*22 Φ11*22 Φ11*28 Φ11*22
工作气压 (Mpa) 0.15~0.4Mpa 0.15~0.4Mpa
