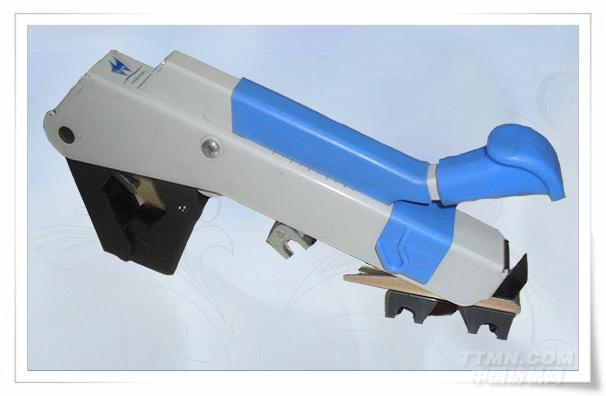

YJQ-145VBSV第五代新型气动摇架

发布时间:2011-03-10


YJQ-145VBSⅤ第五代新型气动摇架优势特点
自主专利核心创新特点
◆安装固定简单、快速
◆平行度精度高,稳定性好,寿命长
◆高度锁紧牢靠一致
◆压力调节方便快速,锁定牢靠
◆锭间压力差小,工作效率高
◆操作简单轻松、维护量小,劳动强度低
◆无级调压空间大,适纺范围广 ,性价比高
◆压力长期稳定,锁定牢固,压力漂移走动量小,维护周期长

YJQ-145VBSV新型气动摇架与国内外厂家气动摇架优势对比

序号

对 比 项 目

YJQ-145VBSV新型气动摇架

国内外厂家气动摇架

01

摇架三线平行度

摇架前中后三线平行度控前档0.1mm以内 中档0.2mm以内 后档0.3mm以内

国家标准前档0.3mm 中档0.5mm 后档0.7mm

02

摇架固定锁紧方式

铰链式固定锁紧,20秒内实现固定锁紧(专利)

哈乎式固定锁紧 费时费力

03

摇架压力调节

固定与锁紧独立设计,螺旋式无级调压,15秒内实现压力微调锁定(专利)

哈乎式固定与锁紧,固定与锁紧同为一体,调节A B紧固螺丝,上卡旋转角度实现调压 在固定 费时费力

04

摇架高度前冲位置一致性

摇架固定不会发生转动,高度 前冲位置一致性高

由于摇架座调节可以转动,高度 前冲位置一致性精度不高

05

摇架动态压力漂移

5N(牛顿)以内

国家标准20N牛顿

06

摇架中后档压力调节档位

实现5档压力比列分配调节

3档压力比列分配调节

07

摇架压力微调功能

有摇架压力微调功能(专利)

08

皮圈钳口压力可调

皮圈钳口压力档位可调



09

前中后皮辊握持定位方式

9.5(11.5)*22加宽定位 提升握持定位精度(专利)

传统9.5*16窄定位 定位精度不高

10

皮辊握持定位座加工工艺

粉末冶金精密铸造(专利)

钣金冲压成形

11

摇架安装固定时间

20秒内实现摇架安装固定锁紧

120秒以上

12

传压杯加工工艺

整体一次成形

点焊连接 焊点牢固性不强

13

摇架支承管 气囊安装

支承管气囊分段式握持定位系统,出厂前实现模块化组装 现场安装快速简单

长气囊 安装工作量大

14

压力维护

压力锁定后5~7年内压力无需维护调节,维护调整周期长

每年需周期性压力维护调整检查

15

传压曲柄工艺

粉末冶金 精度高 表面硬度高 耐磨性强 寿命长 压力长期稳定

钣金冲压,精度不高,表面硬度低 耐磨性不高 寿命短压力随磨损衰减

16

传压销套工艺

粉末冶金 精度高 表面硬度高 耐磨性强 寿命长 压力长期稳定

碳钢机加工,精度不高,表面硬度低 耐磨性不高 寿命短压力随磨损衰减

17

气囊管

进口气囊

气囊

18

外观质量

人性化设计操作手柄球 镀镍、喷塑外观可供选择青蓝协调
