CT3000条干均匀度测试分析仪

发布时间:2009-04-16

CT3000条干均匀度测试分析仪

CT3000条干均匀度测试分析仪是集光、机、电、气等技术为一体的全自动精密纺织测试仪器。它用以测试纱线的条干线密度不匀、直径大小及变化、表面毛羽丰富程度等,全面评价纱线质量,是纺织企业进行质量检测和控制必备的测试仪器。该仪器适用于棉、毛、丝、麻、化纤短纤维纯纺及混纺纱线。


主要特点
1.对细纱采用全自动测量,节省人力。
2.实时测量CVm%、Um%、H、SH、D、CVD%和各档疵点值。
3.纱条牵引系统采用高速双主动机构,运行平稳,测试效率高。
4.主处理机采用工业控制计算机,监控软件以Windows为平台,界面美观,显示图形颜色可由用户根据使用习惯自行设定。
5.提供条干和毛羽的波谱图、变异-长度曲线、线密度频率分布图、偏移率-门限图。
6.波谱图采用170个频道,更加有利于用户准确判断故障或缺陷部位。
7.配有三维织物仿真系统,能够根据所测纱线数据自动绘制纱线轮廓图、电子黑板以及机织物、针织物效果图,织物组织结构可以任意设定。
8.配有专家分析系统,对各道工序进行自动诊断和分析。
9.所有测试数据和图形信息均可通过屏幕显示或打印机打印。




主要技术规格和参数
1.电容式测量槽: 4个
2.测试范围:1tex~12ktex(线密度),1tex~160tex(毛羽),≤3mm(直径)
3.牵引速度:25m/min、50m/min、100m/min、200m/min、400m/min、800m/min
4.测试时间:以10s为单位,在10s~20min之间任意设定
5.变异系数测试范围:0.01%~99.99%
6.疵点值:
  细节: -30%、-40%、-50%、-60%
  粗节: +35%、+50%、+70%、+100%
  棉结: +140%、+200%、+280%、+400%
  粗节D: 2mm~16mm、+35%~+100%
  细节D: 2mm~16mm、-60%~-30%
7.波谱分析范围:1cm~2937m(普通波谱170个频道、精细波谱340个频道)
8.变异-长度曲线切割长度范围:1cm~1472m
9.线密度频率分布图: 给出-100%~+100%范围及超出+100%两幅图
10.批次测试次数  ≤20
11.输入电源: 电压AC220V±10%
              频率50Hz/60Hz
              功耗≤350VA

系统组成

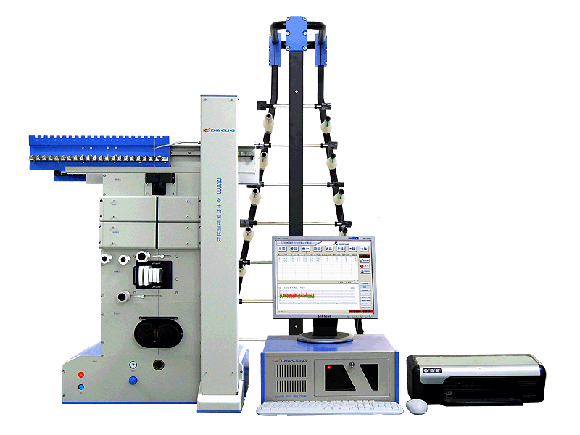

CT3000条干仪由检测分机、主处理机(包括显示器、键盘、鼠标)、打印机、供纱架等组成。
