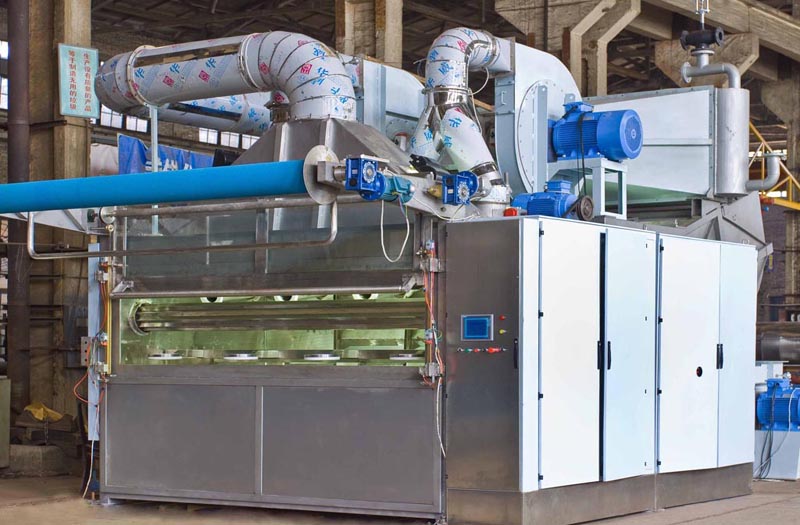

绳状气流柔软机

绳状气流柔软机
　　1    机器用途
　　本设备用于棉、涤棉混纺、麻棉混纺及棉的其他混纺织物等的柔软与烘燥处理。
　　2    工艺流程
　　绳状织物在处理温度下，通过高压离心风机产生的高速气流的带动，织物通过喷射管高速喷出，撞击在栅栏挡板上，织物通过这种循环反复的撞击拍打而得到柔软整理，整理后的织物柔软悬垂，手感舒爽。高压离心风机产生的空气流经过了换热器加热，已加热的气流通过风管进入到喷嘴系统，气流因喷嘴系统的文丘里管的特殊结构通过加速进入到喷射管，因此在喷射的气流速度很高，通过这个高速气流带动织物，将织物喷射撞击在栅栏上，由于织物处理过程中与织物接触的气流有较高的温度，织物得到柔软和烘燥整理。
　　3    主要技术参数
　　3.1  型式：卧式
　　3.2  管数：4管
　　3.3  容布量:1200m～2400m,根据织物厚薄，每管容布量在300m～600m之间
　　3.4  织物线速度： 30m/min～1000m/min
　　3.5  空气加热方式：蒸气加热或热油加热
　　3.6  装机容量：145KW
　　4  机器的组成
　　本机主要由主槽体、气流循环系统、喷嘴系统、提布辊、换热器、出布落布装置、自动门装置、排风除尘系统及相关管路等部分组成。
　　 主槽体内设计为变截面圆弧形储布槽，其内部衬有聚四氟乙烯板，能保证织物在储布槽内具有良好的自动运行状态。喷嘴系统由文丘里管和喷射管组成。面料通过提布辊从槽体送入文丘里管，在高速气流的带动下喷出撞击栅栏后落入储布槽，从而形成一个闭环循环系统。
　　由左、右两个离心风机及循环风管组成气流循环系统，每个风机各供给两管的气流循环。排风除尘系统由排风机、分离过滤除尘装置组成。经过高效率换热器加热后的气流通过离心风机送入文丘里管，再通过排风除尘系统排出。
　　温度控制采用了进口的触摸屏控制，机器的温度检测、排水控制、各电机的开停控制等根据程序自动完成。逻辑控制采用PLC控制，实现全机的自动控制。PLC对变频器的运行及故障等进行监视与控制，对各种故障及时做出反应，确保机器的工作正常及安全保护。
　　5   与国内外同类设备的比较
　　目前国内除了我公司开发的气流柔软机外，尚没有其他成熟的厂家；国外主要为意大利Biancalani公司开发的设备。该机研制成功后，可在我国纺织印染行业广泛推广，可为印染行业提供高效、节能、自动化程度高的先进可靠的新型设备，可满足印染企业加工不同品种、规格的织物面料的柔软与烘燥的要求。
　　我公司开发的气流柔软机的各项技术指标完全达到进口设备的要求，尤其由于采用了高效的离心风机和高效率换热器技术，与进口设备相比降低了能耗。因此，可替代或部分替代进口，降低我国各印企业的技改成本，能为国家节约大量外汇，有着良好的经济效益和社会效益。
