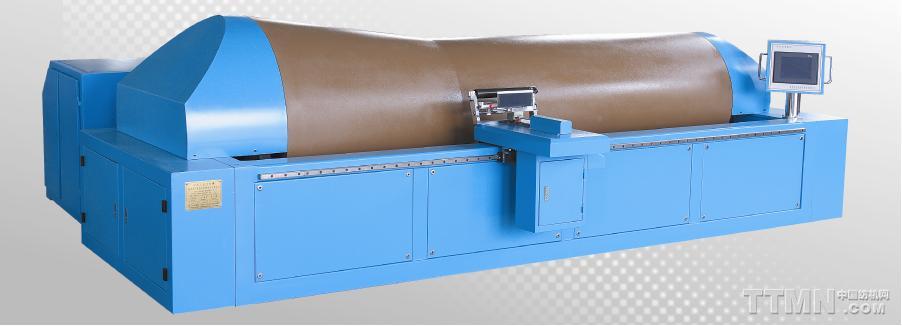

GA169C智能型分条整经机

发布时间:2012-10-08

产品简介 GA169C职能型分条整经机专为精毛纺、高档真丝织物等设计、配置高、功能强、配贝宁格双盘无立柱式张力器及筒子架。可作为剑杆、片梭、喷水、喷气等无梭织机的织前准备设备,是织造厂开发各种高档织物、特种织物的优选设备。 主要功能及技术特征 1、整机机构:本机采用主机整体安装于地轨上,整体机架在地轨上由伺服电机控制移动,倒轴部分,分绞筘架,筒子架固定。整经工作时,条带相对于分绞架和筒子架中心不变,边纱张力均匀。 2、专用机、电、液、气一体化的气液增压技术,推动钳式制动器,完成整经刹车控制;比例阀控制外钢带阻尼方式,实现倒轴张力的自动控制。 3、 整经伺服传东采用双伺服电机滚珠丝杆结构,响应快、精度高,条定位和起点定位均依次按键自动完成。 4、 导条位移:由交流数字伺服驱动的导条位移机构直接接受大滚筒传感器的数字信号,随动式同步工作,响应快、精度高。同时整经机伺服传动一改传统的丝杠传动或齿轮齿条传动,采用直接驱动主动滚轮,避免机器抖动,减少机器安装难度。 5、等距离卷绕,整机操作台前后移动是由步进驱动系统控制的,整机过程中整经台均匀后退,导纱辊与纱面一直保持等距离,减少条带扩散,避免压纱或让纱,使纱线张力均匀。 6、位移量自动检测,伺服电机控制滚珠丝杠的传动多次测量整经纱层厚度,实现整经位移参数的自动测量。 7、整经滚筒与传动:固定锥体的钢质大滚筒经高精度动平衡校验,整经传动为交流变频器控制,交流电机驱动大滚筒实现恒线速运动,整经线速和整经慢速度在触摸屏上设定。 8、采用通讯技术,机、电、气、液、一体化设计。配置多套PLC、多套交流数字伺服变频、两套触摸屏,系统先进、可靠、自动化程度高。 9、 变频电机和高精度斜齿轮减速机保证倒轴时张力恒定,传动平稳。 10、 完整的故障检测系统:可随时的检测出整经机发生的故障,包括误操作、限位保护及计算机的运行情况,并将检测的信息以中文显示出来,方便维护。 11、完整的辅助功能:上油(蜡),静电消除装置及织轴加压装置(可选) 12、 筒子架:配有多种形式筒子架、锭数、锭距、张力器等可根据用户选定。 主要的性能指标 1、整经速度:20-800(m/min)无级可调 2、倒轴:5-100(m/min)无级可调 3、整经倒轴恒线速精度:≤±2% 4、整经张力(条带张力)最大:600N 5、倒轴张力:<6000N(60m/minx线速时) 6、整经张力精度:≤±2% 7、倒轴张力精度:≤±2% 8、单纱张力精度:≤±3% 9、导条走丝速度:0,001-9,999(mm/r)无级可调 10、导条走丝精度:≤±0.02% 11、条宽范围:0.1-350mm 12、条定位精度:≤0.1mm 13、最大条数:999 14、制动距离:<3(400m/min速度时) 15、断头自停可靠率:100% 主要规格参数 1、 幅宽:2300(2600、2800、3000、3400、3600)mm 2、经轴盘片直径:800(1000、1250)mm 3、大滚筒柱体直径:1000(mm) 4、锥比:1:8 5、筒子架锭数:640 (可定制) 6、筒子架锭距:240x240(mm)(可定制) 7、筒子架层数:8 (可定制) 其他技术参数 1、输入电源:3×380V±10% 2、输入频率:50Hz±5% 3、装机容量:40KVA(标准型) 4、供气:0.3L 6MPa 5、主机重量:6500kg 6、筒子架重量:2500kg 7、整经的外形尺寸:见附件Ⅱ 8、整机空机运行噪音不大于:80dB
