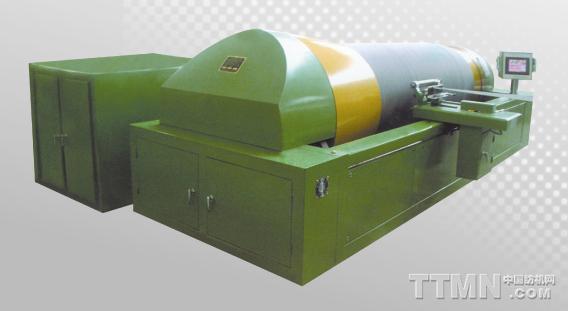

产品简介 GA169B分条整经机适合用于精毛纺织物、粗毛纺织物、化纤长丝织物、色织物、真丝织物、毛巾织物及特种产业用纺织品等品种的分条整经。可作为剑杆、片梭、喷气、喷水等无梭织机的织前准备设备，是织造厂开发各种高档织物、特种织物、提高产品质量和生产效率的优选设备。 主要的性能指标 整经速度：20-600（M/MIN） 导条走丝精度：≤±0.02% 倒轴：5-100（M/MIN）无级可调 条宽范围：0.1--350MM 整经倒轴恒线速精度:≤±2% 条定位精度:≤0.1MM 整经张力(条带张力)最大:600N 最大条数:999 倒轴张力:＜6000N(60M/MIN线速时) 制动距离:＜3(400M/MIN速度时) 整经张力精度：≤±2% 断头自停可靠率:100% 倒轴张力精度:≤±2% 单纱张力精度:≤±3% 导条走丝速度:0.001--9.999(MM/R)无级可调 主要功能及技术特征 1、 机、电、气一体化设计、德国西门子PLC控制、高性能、智能化操作。 2、 整机机构：本机采用主机整体安装于地轨上，整体机架在地轨上由伺幅电机控制移动，倒轴部分，分绞筘架，筒子架固定。整经工作时，条带相对于分绞架和筒子架中心不变，边纱张力均匀。 3、 整经滚筒与传动：固定锥体的钢质大滚筒经高精度动平衡校验，整经传动为交流变频器控制，交流电机驱动大滚筒实现恒线速运动，整经线速和整经慢速度在触摸屏上设定。 4、 导条位移：由交流数字伺服驱动的导条位移机构直接接受大滚筒传感器的数字信号，随动式同步工作，响应快、精度高。同时整经机伺服传送一改传统的丝杠传动或齿轮齿条传送，采用直接驱动主动滚轮，避免机器抖动，减少机器安装难度。 5、 等拘留卷绕：整机操作台前后移动是由步进驱动系统控制的，整经过程中整经台均匀后退，导纱辊与纱面一直保持等距离，减少条带扩散，避免压纱或让纱，使纱线张力均匀。 6、 整经制动：本机采用气液增压技术，控制钳式制动器实施制动，制动灵敏（车速400M/MIN，制动距离小于3M）保证正常开车时断头不被卷进滚筒，提高可效率与盘头的质量。 7、 倒轴张力：整体式倒轴机构，结构紧凑，安装方便，倒轴阻尼张力由精密调压阀控制，可任意设定。 8、分绞筘：配有三点定位的全自动分绞筘架，自动分绞。 9、完整的辅助功能：上油（蜡）。静电消除装置及织轴加压装置（可选） 10、电气控制系统及关键配套件：整机全套电器元件及气动元件都采用国际品牌、品质可靠。 11、完整噶的故障检测系统：可随时的检测出整经机发生的故障，包括误操作、限位保护及计算机的运行情况，并将检测的信息以中文显示出来，方便维护。 12、筒子架：配有多种形式筒子架、锭数、锭距、张力器等可根据用户选定。 主要规格参数 1、幅宽：2300（2600、2800、3000、3400、3600）MM 2、经轴盘片直径：800（1000、1250）MM 3、大滚筒柱体直径：1000(MM) 4、锥比：1：8 5、筒子架锭数：640（可定制） 6、筒子架锭距：240×240（MM）（可定制） 7、筒子架层数：8（可定制） 其他技术参数 1、输入电源：3×380V±10% 2、输入频率：50Hz±5% 3、装机容量：35KVA（标准型） 4、供气：0.3L 6Mpa 5、主机重量：5500KG 6、筒子架重量：2500KG 7、整经的外形尺寸：见附件II 8、整机空机运行噪音不大于：80dB
