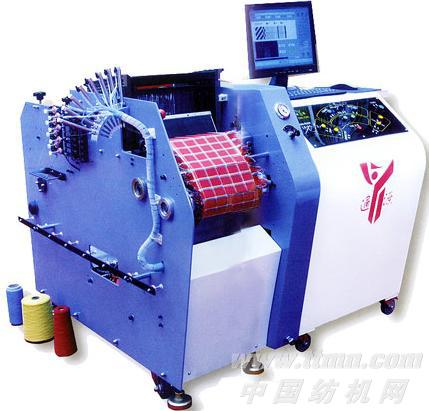

SGA598型全自动剑杆织样机(电脑打样机、自动打样机、小样织布机)是织物快速准确出样系统中的织物小样机设备,是我公司推出的新机型,其关键部件采用进口件、上机工艺参数调节方便，织样与成品的风格保持一致。适应棉、毛、丝、麻、化纤、混纺等各类织物的小样试织和产品开发。
1、基本参数：
幅宽：筘幅 12、20、24英寸.
车速：每分钟投纬35～45次，车速可调.
纬纱选色：8色，电子气动控制选色装置.
卷取:步进电机卷取,并可在同一织物中出现多达四种纬密.
送经:积极式电子送经,保证在织造过程中片纱张力均匀.
开口:电脑控制,气动开口,4～20页片综.
打纬: 可调气动打纬,或伺服电机驱动凸轮打纬.
可适用于厚重织物.
断纬可自动停机.
气源：气源压力0.45～0.8Mpa（12寸）最大耗气量380L/min（20寸24寸）.
电源:额定电压220伏,频率:50HZ.
外形尺寸(mm)： 1560×1135×1200（20英寸）.
2、结构特点
（1）引纬：进口日本防旋转选色气缸左侧供纬，刚性剑杆防旋转气缸右侧引纬。剑杆头能满足7s～100s 全棉、涤/棉、化纤等各类织物的需要，不脱纬；
（2）送经：进口步进电机驱动送经装置，电子式自动调整经纱张力。同一织轴满、空纱张力变化率≤10%。
（3）开口：进口气动控制元件，多臂开口机构，最多可控制20页综框。综片拆装方便。综框采用模拉拔铝合金型材，硬氧化耐磨处理，滑动副为耐磨材料，不易磨损和变形；
（4）打纬：可调气动打纬机构，打纬力大，力矩可调;适应高支高密织物。
（5）卷取：采用进口步进电机和进口减速机驱动，电子控制卷取。纬密范围10～300根/英寸。纬密在100根以内时，允许误差±2根；也可以采用摩擦卷取,使织物做得更长,纬密保持一致。
（6）中控台
硬件：P4 C2.4G CPU /256M内存/80G硬盘/DVD光驱/15″纯平液晶显示器；
软件：WINDOWS2000操作系统，含织物纹板设计软件；
编程部分：运行程序界面友好，易操作；动作协调连贯，没有误动作；纬密均匀，无疵点，断纬率低；
测试部分：输入，在本界面下方，显示了当前各个传感器、接近开关等信号的状态。输出，运行测试程序，双击对应的按钮，对应的输出就会有动作；
操作面板：织样时，根据需要按下面板上的对应按钮，按钮灯亮，就会有相应的动作；
(7)跟进口打样机相比，有如下主要特点：
中控台设计新颖，硬件等级高，织物纹板设计
软件安装在控制箱内；
②整机机械设计布局合理，采用半封闭和局部全封闭，外形美观，操作安全；
③步进电机卷取和送经机构：原进口机分布两侧，且裸露，现改为集中一侧全封闭，气动电子控制装置也由裸露改为封闭，可防尘，减少人为故障，提高使用寿命；
④小经轴结构采用拆卸式弹性联轴器结构，可横向很轻松地拆换小经轴；
⑤经位置线更加合理，可手动轻松调节上机张力和经位置线，满足不同品种织造要求.
⑥可调气动打纬机构，打纬力大，可满足高密织物织造。
⑦采用新型插销式综框固定座。不易损坏，提高机器的可靠性，操作方便。
⑧主动式剪纬机构。适应各种粗、细支纱线，安全可靠。
⑨采用不间断电源供电系统,确保了在断电情况下机器继续工作,防止电脑文件丢失﹑死机等故障。
