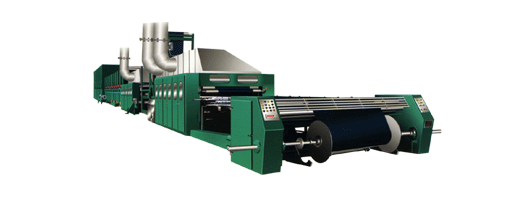

本机结构由经轴架、煮练、染色氧化、水洗、烘燥、上浆、烘燥、车头卷绕成织轴。染纱、浆纱是连续作业，车头卷绕后的织轴可直接用于各种织机的织布工艺。染色、浆纱主机为交流变频调速，卷绕机构采用PUX3无级变速器或双变频卷绕系统。

主要数据:

经轴架工作门幅（MM）
1800

浆槽工作门幅（MM）
1800

车头名义门幅（MM） 2500、3000
车头最大卷绕（MM） Φ1016
压浆辊压力（KN） 15
轧车压力（KN） 40
浆槽温度（℃） 95－98
浆槽形式 双浸双压
储纱量（M） 100
蒸发能力（kg/h） 600
穿纱长度（M） 500
传动方式 边轴集体传动或单独传动
全机总功率（KW）
.................. 75

流程图:
