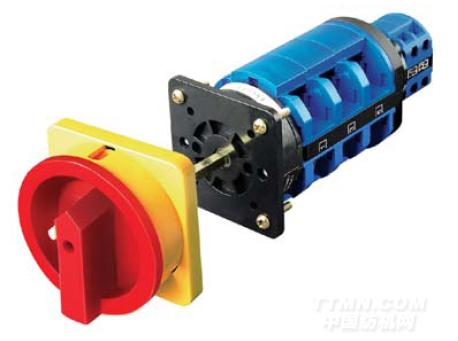

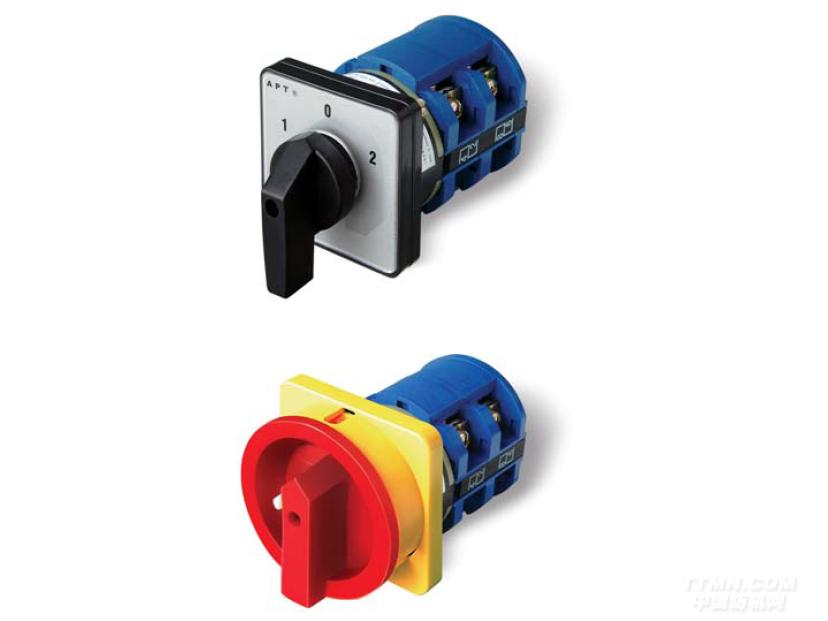

63安培系列万能转换开关

发布时间:2011-09-19



产品特点

LW39-63系列万能转换开关稳重大方,开关触点容量大,适用于交流50-60Hz,电压690V及以下,直流440V以以下的电路中作电路的接通、分断和转换对单台电动机的起动、加速、控制和停止之用。亦可在大容量控制电路中作为电器控制的转换和配电设备的远距离控制之用。

■  微板采用进口材料和国外同类产品技术制作,美观耐用,达到国际水准,可根据不同的客户需要,雕刻特殊的字符文字;

■  壳体采用阻燃PBT,耐热、自熄;

■  电气性能更可靠,性价比高;

■  定位角度有30°、60°、90°,一周共有12个位置;

■  开关触点容量大,约定发热电流为63A;

■  拥有了普通型,带锁型,安全型等多种功能 。

标准

GB/T14048.1—2000GB14048.3—2002GB14048.5—2001

工作条件

海拔高度不超过2000米

环境温度-25℃——+55℃

空气相对湿度不超过90%

安装类别Ⅲ

污染等级3级

主要技术数据

额定绝缘电压UiAC690V约定发热电流 lth:63A

机械寿命: 30万次

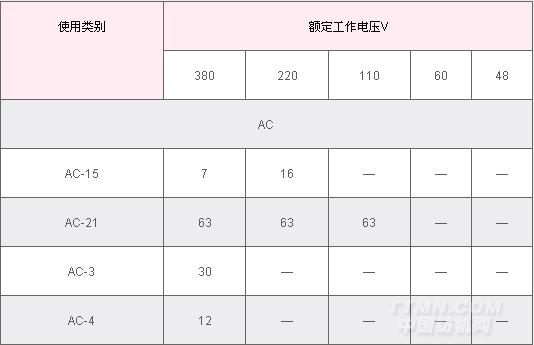

各种使用类别的额定工作电流值

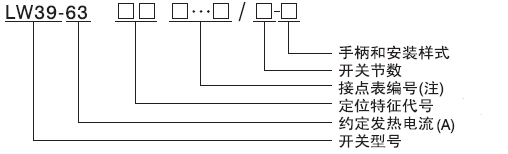

型号含义

注:接点表编号由从做开始的各个操作位置接通触点数量的数字排列。

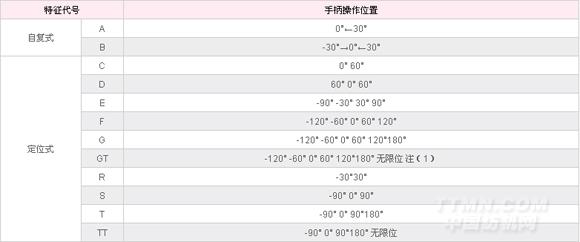

表1基本型号的定位特征代号

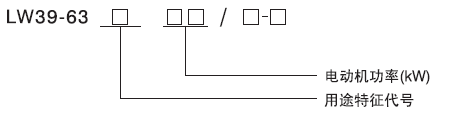

操作电动机开关的产品型号

表2 操作电动机的用途特征代号

安装

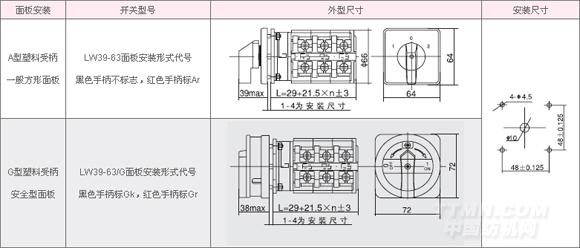

开关用4个M4×18沉头螺钉组,安装在厚度1~4mm的锅板或足够强度的塑料板上。开关的外形尺寸和安装尺寸

注:(1)N为开关节数

        (2)“1-4mm”的安装尺寸,可以按照客户要求,定制任何按长尺寸的转换开关。客户要求的安装尺寸可以标志在开关型号的手柄样式后面。如采用G型安全型手柄、安装尺寸为40mm的63A转换开关,型号为:LW39-63□□…□/□GK40


简介

LW39-16系列转换开关用于既要在配电线路中通断电路,又要把通断电路信号传递给控制电路的场合。这个开关由LW39-系列转换开关作为主开关,LW39B-16系列万能转换开关作为辅助开关,二个开关组合而成 。

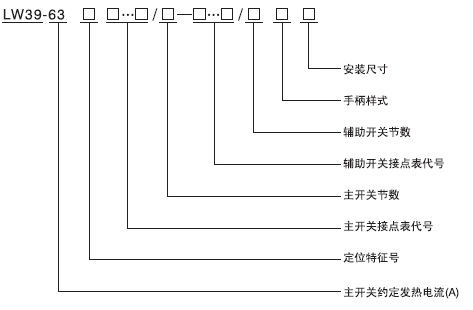

型号含义

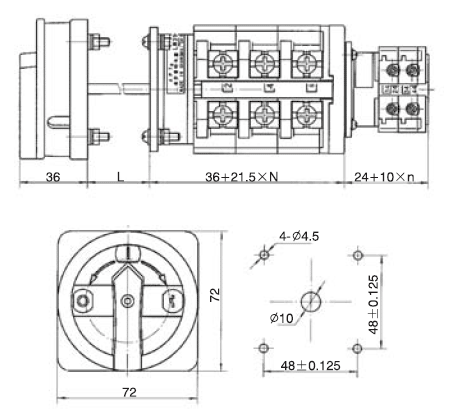

LW39-16系列转换开关外型尺寸和安装尺寸

L为客户要求的安装尺寸,n为16A开关节点
