Φ70 TL-703组合式警示灯

发布时间:2011-09-19

性能特点

■  符合防护等级IP65

■  根据需要可将不同的发光形式、不同光源自由组合(最多可以是5个光组件)

■  发光形式有:常亮、闪亮或爆闪、转亮

■  灯罩由耐热抗震的聚碳酸酯树脂制成

■  音量可达100分贝(10cm处)

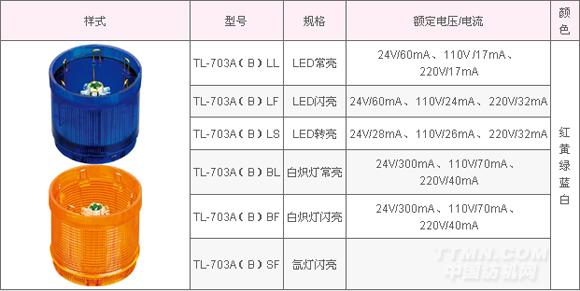

光组件产品规格

注:24V 、110V 为交直流通用,220V 仅适用于交流

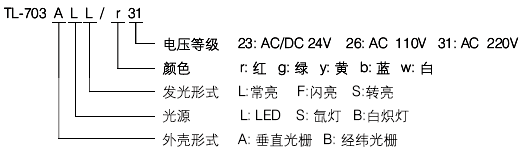

型号表示

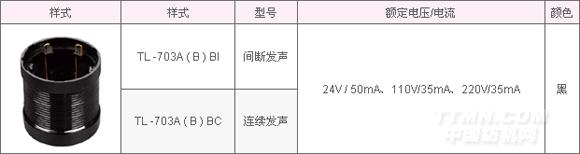

声组件产品规格



注:24V 、110V 为交直流通用,220V 仅适用于交流

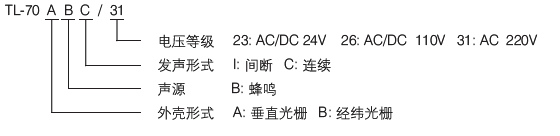

型号表示

安装说明

■  可选择不同颜色、不同光源、不同发光形式,但是同一电压等级的光组件组合

■  一台警示灯最多能组合五个单元:五个光组件或四个光组件和一个声组件组成

■  不同的安装方式可选择不同的附件实现



接线图

公共端负极,其余正极端接线必须由S1-S5

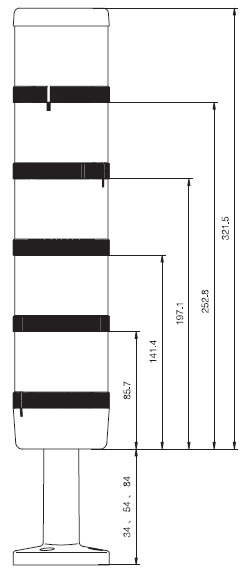

外形尺寸

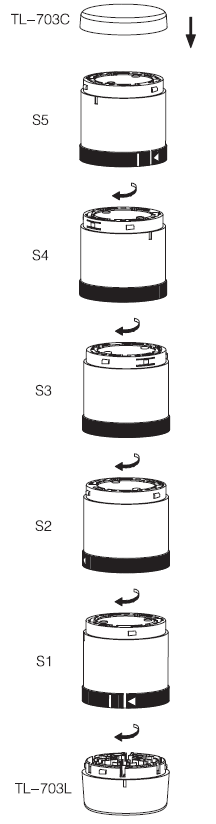

安装示意图
