各类配套电抗器
发布时间:2012-06-06
CKSC、CKSG电力电容器组配套串连电抗器
产品介绍
为了改善电力系统的功率因数,通常采用并联电容器组来补偿电力系统的无功功率。为了限制电力系统高次谐波电流引起的电容器组过电流及电容器的合闸涌流,保护电容器组的安全运行,就必须在电容器组上加装串联电抗器,串联电抗器与并联电容组串联联结。并联电容器组通常联结成星形。串联电抗器可以联结在线端,亦可以联结在中性点端。串联电抗器分空心串联电抗器及铁芯串联电抗器,铁芯串联电抗器有CKSG(即浇注式)系列和CKSG(即浸漆式)系列。本系列产品电压等级有6KV、10KV和35KV,配套电抗率可均为容抗的6%,用户如有特殊要求可提供其他电抗率4.8%、5%或12%。电容器组容量从100KVAr-10000KVAr都能满足,用户对特殊需要电容器组容量亦可满足要求。本产品能在3V2*端电压(峰值),1.35倍额定电流下正常连续运行。也能在三次或五次谐波电流含量均不大于35%的总电流有效值为1.2倍的额定电流下连续运行。
产品型号
QKSG电动机配套起动电抗器
产品介绍
交流异步电动机在额定电压下起动时,初始起动电流将是很大的,往往超过额定电流的许多倍(一般是5-7倍),为了减少起动电流,不使对电网造成影响,通常用降低电压的方法来起动交流异步电动机,常用的降压方法是采用电抗器或自耦变压器,交流电动机的起动过程很短(一般数秒钟至二分钟),起动后就将降压起动用电抗器或自耦变压器切除。本产品是根据Y系6KV或10KV高压异步电动机的起动特性设计的起动电抗器,适应范围220KW-1400KW。也可根据用户具体电动机的型号及要求设计各种起动电抗器。
起动电抗器的温度不高出周围温度130°C,当起动时间满2分钟(一次或数次之和),应冷却6小时后才可再次起动。起动电抗器有额定电抗值的85%抽头,利用起动电抗器起动电动机时,应优先选用额定电抗值起动,若起动有困难时,再考虑使用85%抽头起动。
产品型号
电机定子铁心加温铁损测量成套试验设备
产品介绍
试验电源变压器为三相输入单相输出,通过有载调压开关切换和低压转接,输出电压有324档,调压幅度之大,级数之细,基本上可满足各种电机定子铁心在不同磁密条件下做试验,测试其铁心损耗。有关变压器额定容量可根据不同电机铁心的激磁功率而定。本公司目前定型产品有下列多种规格可适应180万千瓦以下各种电机定子铁心加热做铁损试验,具体规格如下。
成套试验设备包括:
高压电源进线柜(含高压计量)
试验电源变压器
低压输出转接柜
低压计量柜
调压测试控制台
CKSG、CKDG低压电容器专用串连电抗器
产品介绍
用途
该系列干式铁芯串联电抗器用于低压无功补偿柜中,与电容器相串联,当低压电网中有大量整流,变流装置等谐波源时,其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后,能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。用户如有特殊要求可提供其他电抗率。电容器级容量从10KVar-500KVar都能满足,用户对特殊需要电容器组容量亦可满足要求。本产品能在3V2X端电压(峰值)下,在1.35倍额定电流下正常连续运行。也能在三次或五次谐波电流含量均不大于35%的总电流有效值为1.2倍的额定电流下连续运行。
变压器型号含义如下:
使用条件
本系列产品适用于海拔2000米及以下地区使用、安装于户内无剧烈震动、无任何有气体或粉尘、无易燃易爆的场合,电抗器最高运行环境温度为+45°C,最低环境温度为-25°C,相对温度不超过90%。
结构简介
该电抗器分为三相和单相两种,均为铁心式。
铁芯采用优质低损耗进口冷取向硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。
线圈采用F级、H级扁铜线绕制,排列紧密且均匀,具有极佳的美感且有较好的散热性能。
电抗器的线圈和铁芯组装成一体后经过预烘真空浸漆热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢因地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下也能安全地无噪音地运行。
电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温度,确保具有较好的滤波效果。
外露部件均采取了防腐蚀处理,引出端子采用镀锡铜管端子。
该电抗器与国内同类产品相比具有体积小、重量轻、外观美等特点,可与国外知名品牌相媲美
性能参数
可用于400V、600V系统
电抗率的各类:6%、7%、12%、13%。
额定绝缘水平3KV/min
电抗器各部位的温升限值:线圈温升不超过95K(F级)、线圈温升不超过120K(H级)
电抗器噪声不大于50db
电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行
电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95
三相电抗器的任意两相电抗值之差不大于±3%
耐温等级F级(155°C)耐温等级H级(180°C)。
SJDK系列三相交流电抗器
产品介绍
概述
该系列产品适用于交流50HZ(60HZ)特殊电压到660V的电路中,仅用作变频器输入端,在交流回路中防止电压突变、限制短路电流,在逆变输出中滤去高次谐波,减少对电网污染。
变压器型号含义如下:
QKS启动电抗器
产品介绍
概述:
本产品用以限制电动机的启动电流。适用于三相感应电动机作降压启动之用。本产品系户内装置,周围环境温度不高于+40℃海拔高度不超过1000米。
型号含义:
订货须知:
订货时须注明产品型号,启动容量额定电流及阻抗值。
技术数据:
CKS型串联电抗器
产品介绍
概述:
CKS型串联电抗器与电容器组配合用于电力网络中限制电容器组合闸时的涌流和高次谐波引起的过电流。对电容器的安全运行,改善电网质量具有良好作用。
型号含义:
订货须知:
订货时应注明产品型号、额定容量、额定线路电压以及连接方式、电抗百分数及电感量。
技术数据:

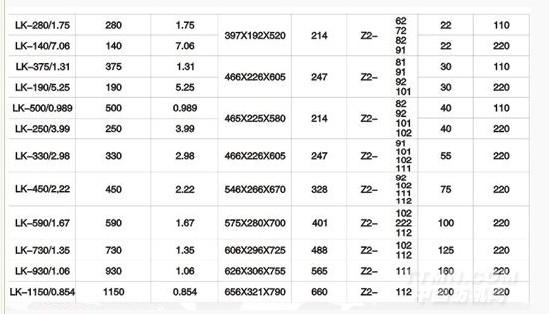

LK(Z2)直流电动机配套平波电抗器
产品介绍
平波电抗器亦称滤波电抗器或滤波阻流圈,用于整流回路之中,消除整流后的波纹脉动成份,按三相全波整流回路电压波形计算,平波电抗器的脉冲频率是300赫兹。本系列产品的额定电流和额定电感均是按照Z2系列直流电动机需要设计的,既考虑到限止电流的脉动成份,又考虑到电流连续不断,用综合法求取各种电动机的电感值,不让整流电流脉动成份过大而引起换向恶化。
使用条件:
本系列产品适用于海拔1000米及下地区使用、户内装置于无剧烈震动,无任何有害气体或粉尘的场合,电抗器周围最高环境温度为+40°C,最低环境温度为-30°C,年平均温度为20°C及以下,确保使用压寿命。
结构简介
本系列电抗器均为铁心式结构,主要有铁心和线圈二部分组成,铁心一般为二柱框式结构,二柱由多只硅钢片铁饼迭积而成,饼间有绝缘板隔开,不让铁心出现磁饱和。铁轭为方轭,组装后靠拉螺杆上下压紧,减小噪声。本产品均为干式自冷,有B级和F级二种绝缘

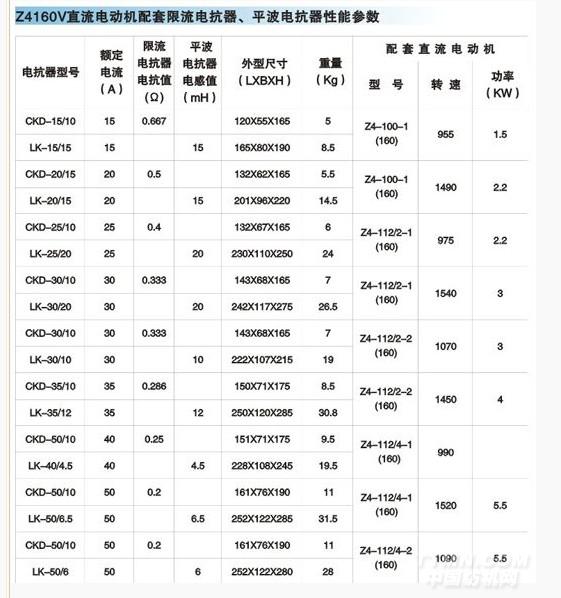

CKD、LK(Z4160V)直流电动机配套交流电抗器、平波电抗器
产品介绍
本系列交流电抗器和平波电抗器是专为Z4160直流电动机配套的电器元件,160V直流电动机电源是直接用220V电网电源经单相桥式整流器而获得,在桥式整流器进线侧为扩大阻抗,限制短路电流必须加装串联限流电抗器(即交流电抗器),整流输出为限制脉动电流以必须串联平波电抗器,从而使直流电动机电源波纹平滑,无断续现象运转正常。本系列产品的额定电流和电感值是按照电机制造厂提供的参数设计的。
使用条件:
本系列产品适用于海拔1000米及以下地区使用、安装于户内无剧烈震动、无任何有害气体或粉尘的场合,电抗器周围最高环境温度为+40°C,最低温度为-30°C,年平均温度为+20°C及以下。
结构简介
本系列产品均为干式空气自冷、绝缘等级为B级和F级,铁心用优质硅钢片迭积成方型或圆型,心柱和铁轭间留有气隙,线圈用优质无氧铜电磁线绕制。铁轭压紧使用拉紧螺杆加锁紧螺母,防止噪声过大,本产品试验结束,整体浸渍绝缘漆,防止大电流冲击而线圈松动。
BP系列线圈
产品介绍
概述
本系列频敏变阻器用于三相交流50HZ绕线型异步电动机,容量2.2KW至2240KW电动机起动、反接之用
BP6系列频敏变阻器
本系列频敏变阻器用于三相交流50HZ绕线型异步电动机满载起动设备之用。

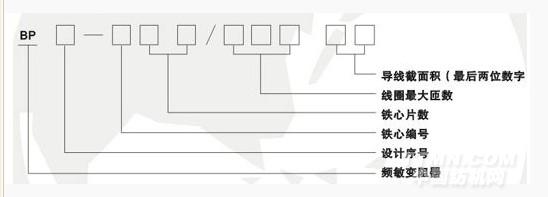

变压器型号含义如下:

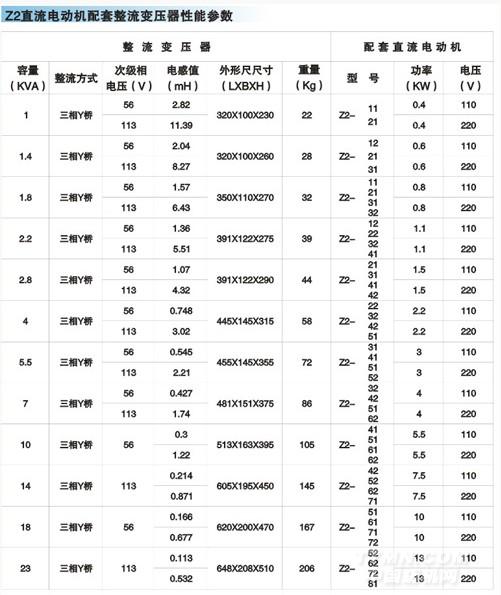

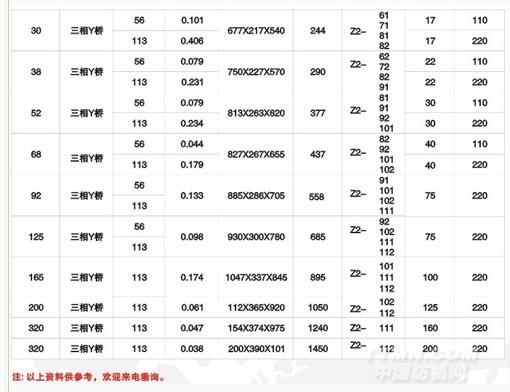

ZSG直流电动机配套整流变压器
产品介绍
本系列整流变压器是专业配套直流传动装置用的电源变压器,该变压器一次侧为电网电压可Y接或D接、二次测为阀侧需要电压,适应不同的整流接线可Y接或D接,整流变压器容量和直流电动机功率相匹配,能满足Z2直流电动机110V/220v,从0.4KW-2000KW的配套。
使用条件:
本系列产品适用于海拔1000米及以下地区使用、安装于户内无剧烈震动,无任何有害气体或粉尘的场合,变压器周围的最高环境温度+40°C,最低环境温度为-30°C,年平均温度为-30°C,年平均温度为+20°C及以下,确保使用寿命。
结构简介:
本系列产品有油浸自冷和干式自冷二种,油浸自冷为A级绝缘,干式自冷有B级和F级二种,油浸或干式二种变压器均用优质冷轧片加工斜接缝铁心、线圈用优质无氧铜电磁线绕制,本产品属优质节能型,连接组别D/Y、Y/Y、Y/D三种可供用户选择使用。本产品干式有防护型、非防护型二种,防护型有IP22防滴式外壳,油浸式均使用片散热器油箱、波纹油箱,散热良好。
