特种变压器

发布时间:2012-06-06






 SC(B)环氧树脂烧注干式电力式变压器
产品介绍
SC(B)系列环氧浇注干式变压器以其安全、防火、无污染、体积小、外形美观、免维护、安装简便等特点愈来愈受到广大用户的青睐。广泛应用于:高层建筑、宾馆、商业中心、机场、车站、码头、地铁、隧 道、发电厂、石油化工厂、船舶、海上石油平台等场合。我公司还专门研制出适合装于KYN28柜的站(所 )用变压器,供变电站(所)电源用
产品型号:

 产品特点

安全,难燃自熄性强,不污染环境,可安装在负荷中心;
防潮性能好,可在100%温度下正常运行;
损耗小、噪音低、局部放电量小、散热性能好、过载能力强、机械强度高;
表面光滑美观、体积小、重量轻、免维护、安装简便、综合运行成本低;
配备有完善的温度保护控制系统,为变压器安全运行提供可靠保障;
可靠性高。据对已经投入运行的产品运行研究,产品的可靠性指标已经达到国内先进水平。

产品结构

 铁心
铁心产用高导磁优质晶粒取向冷扎硅钢片,45°全斜5接缝,不叠上铁轭,铁心采用拉板结构,芯柱采用绝缘带绑扎,铁心表面采用特殊树脂涂覆以防潮防锈,有效地降低空载损耗,空载电流和铁心噪音。
 浇注线圈
高压绕组导体采用高导电率的F级以上的铜导体加玻璃纤维网格布与带填料环氧树脂真空状态浇注结合成致密光滑的固体。具有良好的抗冲击、抗温度变化、抗开裂性能,大容量设计有风道。环氧树脂与玻璃纤维材料组成的复合绝缘具有自熄性能和良好的绝缘特性,特别适合制作高电压等级的线圈。
 箔式线圈
低压绕组采用整段铜箔,连同F级的匝绝缘在专用低压箔绕机上绕制.箔式线圈较好地解决了低电压、大电流线圈线绕产品的短路应力大、安匝不平衡、散热效果差、存在绕制螺旋角,人工焊接质量不稳定的突出问题。同时我公司绕制时绕组端部用树脂灌封固化成型,防潮防污。引线铜排经氩弧焊自动焊接。

附件

 冷却装置
变压器采用空气自冷(AN)和风冷(FN)两种冷却方式,风冷时加装低噪音横流式风机,变压器输出容量可提高50%,用于各种急救过负荷或断续过负荷运行,由于负载损耗和阻抗电压增幅较大,不推荐风冷时,长时间连续过负荷运行。
 温控装置
根据用户需要,变压器可采用BWDK系列信号温度计,测温元件埋设在第相低压线圈上部,可自动检测并同时显示三相线圈各自的工作温度。并具有故障报警,启停风机,超温报警和超温跳闸功能。
 保护外壳
根据用户的需要,我厂可提供变压器冷扎钢板外壳、不锈钢外壳、铝合金外壳,能给变压器提供更进一步的安全保证,防护等级为IP20或IP23。可根据用户要求提供其他防护等级及材料的保护外壳。




S11、SZ11三相油浸式电力式变压器
产品介绍
 S11、SZ11系列变压器是取代S7、SZ7系列老产品的最新系列低损耗铜绕组产品,该产品采用优质材料,在线 圈、器身和绝缘方面运用新的设计和工艺,还使用了一系列进口设备及专用流水线等先进的加工设备和手 段,从而使空载、负载损耗明显降低,性能和结构更加可靠和优越。
 S11、SZ11的空载损耗和负载损耗性能参数已达到八十年代初的国际先进水平。
 S11、SZ11系列与S11、SZ11系列相比较,其空载损耗平均降低8%,负载损耗平均降低25%左右,节能效果更加显著。
产品型号




ZS、ZG高频感应设备阳极变压器
产品介绍
高频感应加热设备,目前已广泛应用于金属零件的表面热处理工艺之中,由于高频感应加热的集肤效应,仅对金属表面进行加热处理,故而具有变形小、加热时间短等优点,因此应用范围极广,高频感应加热焊管目前亦广泛采用,该阳极变压器是提供感应加热设备高压电源的主变压器,将380V网络电压升高,整流为直流高压供振荡管振荡为高频高压电源,经输出变压器和工作线圈耦合感应加热。

使用条件:
阳极变压器有油浸自冷和干式自冷二种,均属户内式,本系列产品适用于海拔1000米以下地区,周围最高环境温度+40度,最低环境温度-30度,年平均温度+20度以下地区连续使用,空气相对温度不大于85%,在无爆炸、导电法埃、剧烈震动、冲击的地方和足以腐蚀金属破坏绝缘的气体及蒸气的环境中运行。

结构简介
本产品油浸式结构和一般油浸整流变压器无甚差异,就是在高压侧增加了一只星点套管,干式产品为F级绝缘,高压线圈有浇注型、非浇注型二种,铁心均用优质冷轧片全斜接缝迭积,低压线圈为圆筒式,高压为分段圆筒式或多饼连续式,高压线圈有额定电压的+5%抽头,供调节输出电压。

产品型号




ZDH-M静电除尘整流变压器
产品介绍
产品执行标准及用途
本产品推荐执行标准《JB/T9688-1999高压静电除尘用整流设备》。该成套变压器是有高压硅整流器和单相整流变压器组合而成,可根据不同的应用场合,选用相应的机械装置和相应的控制系统,可广泛应用于工业部门的除尘、除雾、脱水、脱硫、有害杂质分离有用金属回收等场合,使环境得到保护充分利用社会资源的重要设备,具体应用场合如下:
 治金建材工业:用于金属冶炼;水泥粉碎除尘;有用金属回收;净化生产环境。
 石油化学工业:用于分离原油中的盐份、水份和其它杂质;回收烟雾中的有用物质,除去有害气体;在制酸工业中除雾去尘;净化车间空气。
 电力电子工业:用于锅炉烟气除尘,净化环境,确保设备安全运行,提高空气质量。
 纺织造纸工业:用于车间除尘净化车间空气,回收空气中对人体的有害物质及碱酸气体。

使用条件:
为了保证该设备可靠运行和相应的使用寿命,请用户严格遵守如下有关的使用条件:
 该设备的使用环境温度,最高室外温度+40°C,最热月平均温度+30°C,最高年平均温度+20°C,最低温度不低于-20°C。
 海拔不高于1000m(高原型产品例外)
 空气最大湿度为90%(在空气相对温度为20度的环境中)
 设备装置地点应无导电尘埃,腐蚀性气体、导电粉尘和影响绝缘损坏油箱的场合。
 本装置输入电源为50赫兹、单相380V正弦波,油箱箱体及直流输出接地端子必须可靠接地,接地电阻必须小于2欧.

产品结构简介

本产品由单相壳式整流变压器、高压硅堆、高压扼流圈、信号测量电阻等部件组成共置于全密封的油箱内,变压器输入有三档抽头调节高压侧的三档输出电压,供用户选择,用户可以在不同的负荷条件下力求可控硅在理想的导通条件下工作,抑制高次谐波含量,提高功率因数,为经济运行创造条件。

产品型号




ZSG直流电动机配套整流变压器
产品介绍
本系列整流变压器是专业配套直流传动装置用的电源变压器,该变压器一次侧为电网电压可Y接或D接、二次测为阀侧需要电压,适应不同的整流接线可Y接或D接,整流变压器容量和直流电动机功率相匹配,能满足Z2直流电动机110V/220v,从0.4KW-2000KW的配套。
使用条件:
本系列产品适用于海拔1000米及以下地区使用、安装于户内无剧烈震动,无任何有害气体或粉尘的场合,变压器周围的最高环境温度+40°C,最低环境温度为-30°C,年平均温度为-30°C,年平均温度为+20°C及以下,确保使用寿命。
结构简介:
本系列产品有油浸自冷和干式自冷二种,油浸自冷为A级绝缘,干式自冷有B级和F级二种,油浸或干式二种变压器均用优质冷轧片加工斜接缝铁心、线圈用优质无氧铜电磁线绕制,本产品属优质节能型,连接组别D/Y、Y/Y、Y/D三种可供用户选择使用。本产品干式有防护型、非防护型二种,防护型有IP22防滴式外壳,油浸式均使用片散热器油箱、波纹油箱,散热良好。

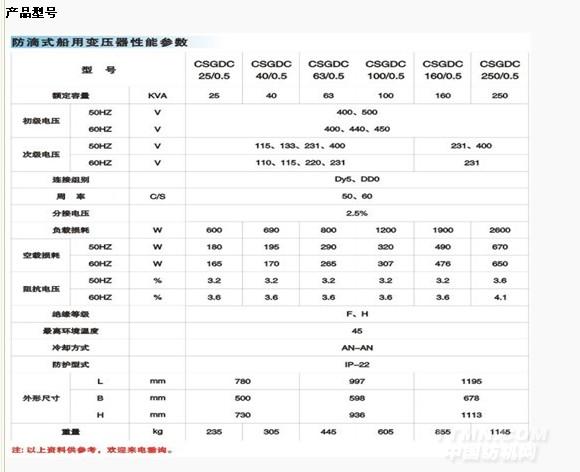

CSGDC防滴式船用变压器
产品介绍
目前船用电交流制为多数,船用变压器系交流制船舶用作照明及配电之用,又起着隔离和降压的作用,船用发电机,发电电压多数为400V,也有500V,经变压器降压到231V供船电器使用,船用变压器能承受最高环境温度+45,承受最低环境温度-40,承受最高湿度95%,承受倾斜振动45,船用变压器一般为防滴式IP22,冷却方式为AN-AN.

使用条件:

本产品为干式自冷配有防滴式外壳,适合在船舶内使用,输入输出均用电缆,通过电缆接线盒连接,底脚按装25KV-40KVA,用4×M16固定,160KVA-250KVA用8×M24固定,舱内不得有易燃易爆有害气体,应保持通风良好,最高环境湿度不超出+45°C.

结构简介

船用变压器铁心均为心式结构,用优质冷轧片迭积而成,迭片接缝用五级全斜,心柱和铁轭均为多级圆形,线圈用优质无氧铜电磁线绕制,经高真空环氧树脂浇注,防潮性能特好,器身外围有金属外壳,既保持良好通风,以能防止小动物钻入,确保变压器安全运行。





SJ三相电弧炼钢炉用变压器
产品介绍
本类型电炉变压器为配套1.2-10吨三相电弧炼钢炉使用之电源变压器、供户内使用,三相电弧炉一般用于碱性或酸性炼钢、冶炼优质钢或合金钢。其冶炼过程分为熔化期、氧化期和还原期三个阶段。在熔化期,电炉变压器是将较高的电网电压,降到电弧炉所需要的较低的工作电压;此电压加到弧炉的三个电极上,使电极和炉料间形成电弧,产生热量将炉料熔化, 在熔化期能量的消耗最大,这时变压器基本上是在超负荷状态下运行。在氧化期和还原期,炉料已熔化,这时不需要太大的功率,为了保持炉温,变压器在恒定二次电流降低电压,降低容量的情况下运行。电弧炼钢炉在熔化期经常发生电极短路,在变压器上将产生很大的短路电流,给予变压器带来极大的危险。为了减少这种威胁,常把短路电流限止在额定电流三倍以下,即要求变压器二次回路中的总阻抗在30%左右。如果二次回路总阻抗(变压器阻抗加短网阻抗)不能满足要求时,则在变压器的一次侧接入一个电抗器,这样一方面增加了阻抗,阻止了短路电流,同时又增加了电弧的稳定性。
但在氧化期和还原期,短路的可能性很小,为了提高功率因数,常将一次侧串接的电抗器切除。本产品就针对上述的特殊要求而设计的专用变压器、三相电弧炉变压器。

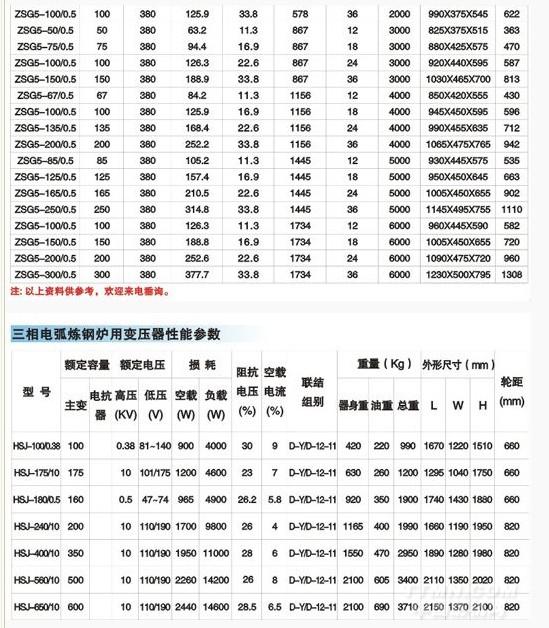

HSJ三相电弧炼钢炉用变压器
产品介绍
本类型电炉变压器为配套1.2-10吨三相电弧炼钢炉使用之电源变压器、供户内使用,三相电弧炉一般用于碱性或酸性炼钢、冶炼优质钢或合金钢。其冶炼过程分为熔化期、氧化期和还原期三个阶段。在熔化期,电炉变压器是将较高的电网电压,降到电弧炉所需要的较低的工作电压;此电压加到弧炉的三个电极上,使电极和炉料间形成电弧,产生热量将炉料熔化, 在熔化期能量的消耗最大,这时变压器基本上是在超负荷状态下运行。在氧化期和还原期,炉料已熔化,这时不需要太大的功率,为了保持炉温,变压器在恒定二次电流降低电压,降低容量的情况下运行。电弧炼钢炉在熔化期经常发生电极短路,在变压器上将产生很大的短路电流,给予变压器带来极大的危险。为了减少这种威胁,常把短路电流限止在额定电流三倍以下,即要求变压器二次回路中的总阻抗在30%左右。如果二次回路总阻抗(变压器阻抗加短网阻抗)不能满足要求时,则在变压器的一次侧接入一个电抗器,这样一方面增加了阻抗,阻止了短路电流,同时又增加了电弧的稳定性。
但在氧化期和还原期,短路的可能性很小,为了提高功率因数,常将一次侧串接的电抗器切除。本产品就针对上述的特殊要求而设计的专用变压器、三相电弧炉变压器。





三相隔离变压器
产品介绍
概述:
本产品是我公司针对工矿企业配套而设计,适用于电源隔离输配电等场合。

型号含义:

订货须知:
1、产品型号 2、额定容量 3、高、低压电压 4、联接组别

技术数据:




SG、ZSG三相干式变压器
产品介绍
概述
该系列变压器为户内空气自冷式,适用于交流50HZ(60HZ特殊)电压至660V的电路中,用于电源隔离、低压输配电等场合。

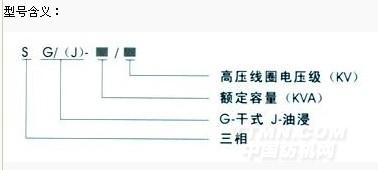

变压器型号含义如下:





JJ1、QZB三相自耦减压起动变压器
产品介绍
概述

JJ1自耦变压器为户内装置,空气自冷式,适用于工矿企业。三相电动机其额定频率50HZ-60HZ,电压不超过1200V三相交流线路作降压起动之用。本产品取代于老型号QZB变压器,该产品符合IEC292-4有关标准要求。本产品具有体积小,重量轻,节能省电等优点,是新一代理想的减压起动用变压器。是具有一定国际先进水平的规格化,系列化产品。

变压器型号含义如下:




玻璃电熔炉变压器
产品介绍
概述:
本产品是我公司针对硅钼棒电炉(玻璃电熔炉)配套而设计,适用于电源隔离低压输出的场合。

用途:
本产品供硅钼棒(玻璃电熔)炉前电源之用。

结构特征:
硅钼棒电热体的电阻随温度升高急剧增大,开始加热时,电热体的电阻较小,所需电压较低,约为工作电压的l/ 4—1/3,根据硅钼棒电热体的工作电压及其电阻和温度的正向特性,变压器输出电压采用多抽头的方式来满足加热体在不同温度时需要的工作电压,从而提高电网功率因数。

型号含义:

订货须知:
1、产品型号
2、额定容量
3、相数
4、联接组别
5、调压方式
6、高、低压电压
7、特殊要求

技术数据:








产品介绍
概述:
ZUDG(J),ZUSG(J)型盐浴炉变压器系列适用于额定功率为50赭兹的交流线路上作为调节盐浴炉电源电压之用。

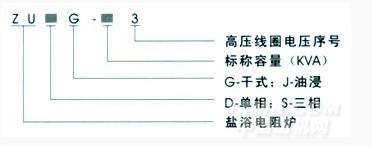

型号含义:


订货须知
1、产品型号
2、额定容量
3、联接组别
4、使用中的其它特殊要求

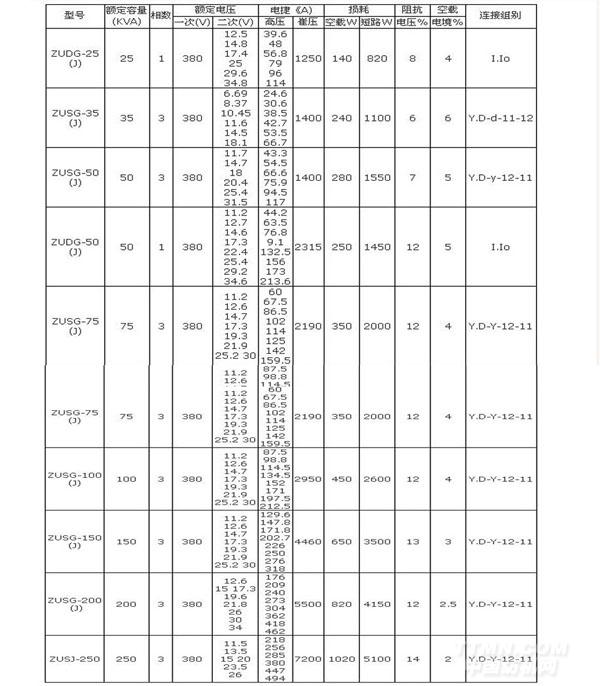

技术数据:






硅碳棒硅钼棒变压器
产品介绍
概述:
本产品是我公司针对硅碳棒电炉配套设计,适用干电源隔离。

用途:
本产品专供硅碳棒炉(玻璃浮法锡槽)前电源之用。

结构特征:
硅碳棒加热体在使用过程中,电阻值是随着使用时间的增加而增加的,这种现象叫做老化,棒的老化应视为正常现象,棒老化后会使炉温降低,为了能正常工作,提高硅碳棒的使用寿命,采用调节变压器的输出电压,从而满足硅碳棒的工作电压,调节幅度可达2—3倍。

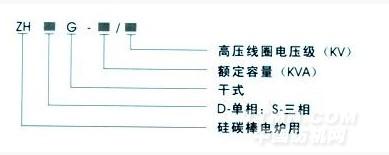

型号含义:

订货须知:
1、产品型号
2、额定容量
3、相数
4、高、低压电压
5、连接组别
6、调压范围
7、调压方式

技术数据:




移相滤波变压器
产品介绍
概述
移相滤波变压器串入主回路供电,可达到净化电源、滤除线路中的浪涌、瞬流、高次谐波等。

有效地改善三相不平衡,提高功率因数。在感性负载中使用可使电流明显减少,功率因数提高。从而改善系统的电力品质,并大幅降低负载因涡流、高次谐波分量的影响,而造成的电能损耗。

用途
本系列产品用于炼钢、纺织、化工、机械加工、玻璃等行业。




低电压大电流变压器
产品介绍
概述:
本系列适用于额定频率为50赫兹的开关、电流互感器、金刚石、短路加热等电器设备的连续负载试验作升流及加热。一般需在电源前侧加电压调节,使低压侧达到无级调压。

型号含义:

订货须知:
1、产品型号
2、额定容量
3、高低压电压 如订购特种低压变压器可作特殊产品提出。

技术数据:

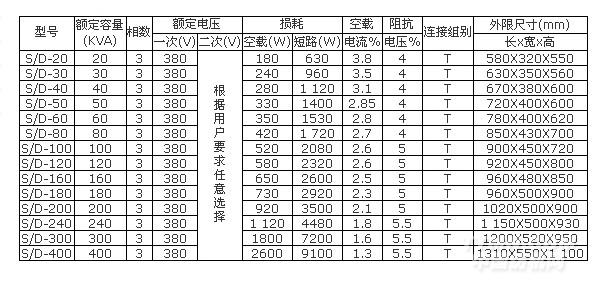

斯考特变压器
产品介绍
概述:
斯考特变压器是三相变二相的变压器。低压绕组的结构容量与同容量的二台普通单相变压器相同。

用途:
本产品适用于二个单相负载相等的场合。

结构特征:
斯考特联接的变压器通常是由二个单相变压器组成。将一台变压器高压绕组的末端联接在另一台高压绕组的中央,便可组成“T”形结的三相高压绕组。每个低压绕组均是简单的单相绕组,它们之间没有电的联系。它们的电压和电流与普通单相变压器相同。但每个高压绕组和电流却与普通单相变压器不同。
