FA506细纱机

发布时间:2012-09-20

产品描述
本机用于棉及棉型纤维的纯纺或混纺的细纱工序。

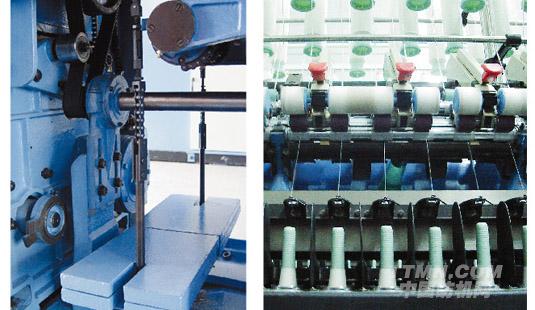

◆可靠稳定的车头传动
1、整机主传动和牵伸传动齿轮的齿型由传统的直齿全部变为斜齿,不仅齿轮寿命延长,啮合平稳,噪音低。
2、采用统一标准设计的齿轮,参数合理,互换方便。
3、自动定量滴油润滑系统为每一对啮合传动中的齿轮提供了适宜的润滑环境,滴油量大小可根据纺纱参数调整,合理省油。

◆适应纺纱的整体结构
1、纺纱升降传动系统灵活、可靠,换向平稳,可以保证良好的管纱成型,完全适应高速络筒需要。
2、卷绕锭子与钢领同心度好,使气圈形态稳定,纱线张力适中。
3、吊锭转动灵活且阻滞力适中稳定,保证高速纺纱退绕中不脱圈。
4、可供用户选择的双扭杆或重锤平衡与纺纱升降传动组成了稳定的钢领板、导纱板升降平衡系统。

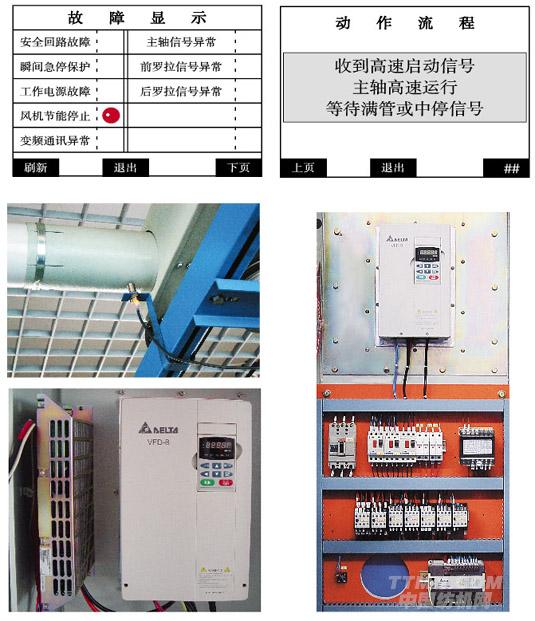

◆电气控制
1、 主机变频驱动时,纺纱速度多点设置,降低大、小纱时断头率。
2、 采用自冷式变频器,避免因飞花阻塞造成过热停机,温升低于13℃。
3、 设备的动作流程显示,具有故障自诊断功能。
4、 可选配电动落纱电源。
5、 主机运转可选用双速或变频控制。
6、 吹吸风系统节能控制,可有效的对机台提供必要的清洁,又可以最大限度地节约电能,延长吹吸风系统的工作寿命





◆ 主机工-变频转换控制(可选配)

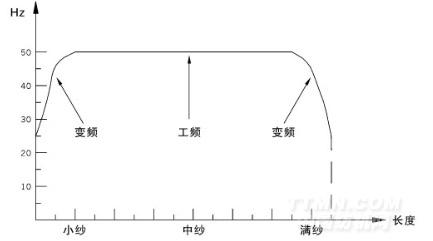

在小纱与大纱时,主电机由变频驱动,中纱时由工频驱动。可有效降低功耗,延长变频器使用寿命。





技术规格及工艺参数
锭数: 锭数范围384~516,从384起按12锭递增
锭距: 70mm
升降动程: 180mm,205mm(光杆锭子)
180mm,200mm(铝套管锭子)
锭速: 12000~20000 r/min
锭子传动形式: 单张力盘  Z捻或S捻
双张力盘  Z捻和S捻
适纺纤维长度: 40mm以下,51~65mm
纺纱纤维品种: 纯棉、化纤、混纺
适纺线密度: 5.8~97 tex(100~6Ne)
适纺捻度: 300~1600 t/m(8~41t/in)
总牵伸范围: 10~70倍(一般供10~50倍)
后区牵伸倍数: 1~1.5倍
牵伸型式: 三列罗拉、长短皮圈、双区牵伸、摇架加压
纱架型式: 六列单层纱架,适用Ø152×406粗纱
四列单层纱架,适用Ø128×320粗纱
钢领直径: Ø38、Ø42、Ø45
断头吸棉: 笛管式单独吸棉(每节6锭),每台配有单独吸棉电机,
地下集体排风
电压: 三相,380±10% 50HZ中国,出国产品可按当地要求提出
单相,220±10%  50HZ
外形尺寸(mm)及全机重量(吨)
锭数 384 396 408 420 432 444 456 468 480 492 504 516
长度 15740 16160 16580 17000 17420 17840 18260 18680 19100 19520 19940 20360
宽度 900
高度 2836(无吹吸风时2300)
净重量 7.8 7.85 7.9 7.95 8. 8.05 8.10 8.15 8.2 8.25 8.3 8.35

结构配置

项  目 标准配置 可选用配置
主传动形式 平皮带传动 三角带传动
锭子传动形式 单张力盘 双张力盘
捻 向 “Z”捻 “S”捻
平衡方式 扭杆平衡 重锤平衡
纱 架 六列单层纱架 四列单层纱架+游动小车
落纱方式 手动落纱 电动落纱
牵伸形式 普通牵伸(弹簧摇架) “V”牵伸(气动摇架)
车 尾 普通车尾(1290mm) 短车尾(1000mm)
