CNC330

产品参数：

产品型号: CNC330额定功率:null电压:null风量:null风压:null转速/极数:null减速比:null安装方式:null

详细参数

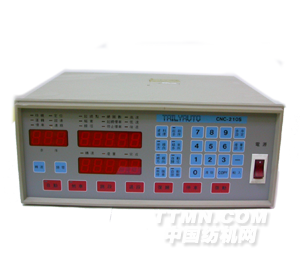

一、台丽绕线控制器CNC330是本公司专门为绕线机开发的功能非常强大的新型微电脑控制器，该产品由从事绕线机制造行业的专业人士开发与设计，摒弃了传统LED显示模式，采用最新大屏幕 LCD 中文汉字显示系统，操作简单、直观，适合绕制复杂的、步序数较多的产品，独特的文件库，使用户绕线资料更方便管理。主控单元采用了大规模现场可编程逻辑阵列CPLD技术，性能可靠、工作效率高。CNC-300AS是基于CNC-300A开发的伺服版绕线机控制器，此新型控制器保留了原版本成熟的技术与稳定的性能，由于直接控制伺服驱动器，精密度和工作效率更高、人机界面操作更便捷，是自动绕线机理想的选择。二、主要特点1.大屏幕192×64点阵式LCD，中文汉字显示。 2.采用CPLD技术，可靠性高、抗干扰能力强。 3.采用 FLASH ROM 能存储 100 种（999 段）绕线资料，每个绕线资料分别命名，可随时调用其中任何一种绕线，掉电后资料不会丢失。 4.只需输入简单参数即可自动生成绕线资料，操作快捷、简单，使步序繁多的产品设置更加方便。 5.具有断电记忆功能，绕线过程中突然断电，可记录当前的状态、参数并保存，待上电，启动继续绕制产品，减少原材料浪费。 6.绕线轴直接控制伺服驱动器，精度、效率高，加、减速斜率可设定。 7.排线轴、转角轴步进马达提供0—99段速度选择。 8.主轴位置、排线轴参数可用调校方式设定，调试设备方便。 9.故障自动判别功能，设定参数或绕线中产生错误，自动提示错误位置。 10.兼容性强,可直接替代同类型控制器或PLC。 11.程序可提供免费升级。三、技术指标1.绕线资料项目：产品名称：表示一个绕线资料名称，设定范围 ≤10个数字、英文字符。 步 数：用于指定一个产品需要几步绕线动用方可完成，每一个步序包含以下“转速”至“自动定位”共14个项目，可存储100种绕线资料，共999个步序，设定范围1 — 99步。转 速：高速绕线时的速度，设定范围0 — 9999转/分钟慢 车：启动后绕线轴先以低速卷绕的圈数，设定范围0 — 999圈。线 径：线材的直径，设定范围0 — 9.999毫米。加 速：绕线轴由低速上升至高速所需的上升时间，设定范围0 — 9.9秒减 速：绕线轴由高速下降至停止所需的下降时间，设定范围0 — 9.9秒 起 绕 点：排线杆原点至绕线点的距离，设定范围0 — 9.999毫米。圈 数：所要卷绕的总圈数，设定范围0 — 9999圈，0 — 359.9度，分辨率0.1度。绕 幅：线材卷绕排线的宽度，设定范围0 — 9.999毫米。绕线方向：用于指定顺时针或逆时针绕线，设定范围（正时针/逆时针）排线方向：用于指定排线的方向，设定范围（↑ / ↓） 自动启动：用于指定执行该步序是否要自动绕线，设定范围（√ / ×） 后 退：设定排线轴位移至后退位置进行转角动作，设定范围0 — 999.99毫米。转角角度：设定转角轴步进马达旋转的角度和方向，设定范围0 — ±9999.9度自动定位： 保留，设定范围（√ / ×）2.工作环境 电源输入： 175V—240V 50Hz 2A 环境温度： -10℃ — +40℃ 工作环境： 无水滴、蒸气、灰尘及油性灰尘，且通风良好。
