SZG-H直交轴小型15框减速机

发布时间:2014-08-20

SZG-H直交轴小型15框减速机

产品参数:产品型号: SZG-H 额定功率:25-2.2KW电压:220V-380V转速/极数:null减速比:1:5-1:240安装方式:null

详细参数

山藤SEND减速机采用准双曲面齿轮设计,在性能上兼顾有斜齿轮的低噪音性和伞齿轮的高效率特点,是一款不可多得的高效且低噪的减速机。

蜗轮蜗杆减速机相比,双曲面齿轮的滑动摩擦较小,因此其传动效率比蜗轮蜗杆高;最高可达98%的传动效率。另一方面,螺旋伞齿轮的齿轮啮合一般在2齿左右,而山藤SZG-H直交轴小型15框减速机箱体材料采用压铸铝。为日本企业山藤公司产品,与伞齿轮,蜗轮相比减速比更高,同时更高效低温升。SZG-H直交轴小型15框减速机功率有25W,40W.60W.90W.120W.150W.几种。可以选择实心或空心。SEND准双曲面齿轮拥有越2.5齿的啮合,因此其运转时噪音比伞齿轮更低。

直交轴小型减速机SZG-H(实心右出轴)山藤SEND直交轴减速机功率:25~120W减速比:1/5~1/240轴布置:直交轴特点:1.高效率与低噪音 山藤SEND减速机采用准双曲面齿轮设计,在性能上兼顾有斜齿轮的低噪音性和伞齿轮的高效率特点,是一款不可多得的高效且低噪的减速机。 与蜗轮蜗杆相比,双曲面齿轮的滑动摩擦较小,因此其传动效率比蜗轮蜗杆高;最高可达98%的传动效率。另一方面,螺旋伞齿轮的齿轮啮合一般在2齿左右,而山藤SEND准双曲面齿轮拥有越2.5齿的啮合,因此其运转时噪音比伞齿轮更低。2.与蜗轮蜗杆齿轮箱相比,山藤SEND的使用寿命更长.


SZG-H直交轴小型15框减速机型号说明:

型号:SZG:直交轴减速马达

框号:减速机箱体大小

安装方式:H:脚底安装
          F:法兰安装
          R:方型

电机功率:小型系列:25W,40 W,.60 W,90W,120 W,150W.

中型系列:0.2k W,0.4KW,0.75 KW.1.1 KW,1.5 KW,2.2 KW

减速比:5. 10. 15. 20. 25 .30. 40 .50 60. 80 .100 .120 .160. 200 .240.

电压:C:单相 220V  C:1-PHASE 220v

S:三相220//380V  S:3-phase 220/380V

G:特殊电压  G:Special Voltages

刹车: B带刹车  B:Brake

空白:不带刹车  Blank:No brake

出轴方向:

R:向右伸出

L:向左伸出

T:向左右伸出

空/实心轴:K:空心轴

Z:实心轴

风叶:F:带风叶

空白:自冷型不带风叶

接线盒: J:带接线盒

空白:不带接线盒

A:接线盒标准位置

SZG-H直交轴小型15框减速机使用说明:

1:安装使用注意事项:

安装位置:

环境法度:-10℃--40℃

环境温度:85%以下(无结露点)

高度:1000m以下

安装环境:无腐蚀性气体,易燃易爆气体及蒸汽,无灰尘,通风良好的室内场所。

安装面:用四根螺螺栓固定精加工过的平面。

安装方向:由于采用了润滑脂润滑方法,可以在任何方向上安装。

2:与配合器的连接

安装于减速机上的联轴器,皮带轮等连接件的孔尺寸公关应为H7。
直接连接时,必须保证减速机与配套机器轴心一致。
链,带,齿轮的情况则要保证减速机轴与配套轴相平行,链接两个轴中心的线请沿与轴成直角的方向进行安装。

在输出轴上安装配套件时,请不要用锤子进行猛烈击打,以免损坏减速机内部零件。
3:运转方面的注意事项

运转时负载扭矩,O,H.L.必须保持在容许数字以内。

由反接制动产生的正逆运转对减速机和配合机器带来不良影响,如需要进行逆转运转时,一定要先停止,再启动逆转。

单相电机进行逆转运转时,一定要先停止之前的运转,再启动逆转。如果不先停止,回转方向有可能不变且急转。

不要阴止单相电机的运转,有可能发生逆运转且急转现象。电机及减速机的表面温度请保持在80℃以下。

关于额定电流

性能表中的额定电流值,仅为电机的额定电流值。带制动器减速机则需要考虑到通过制动器的电流值。

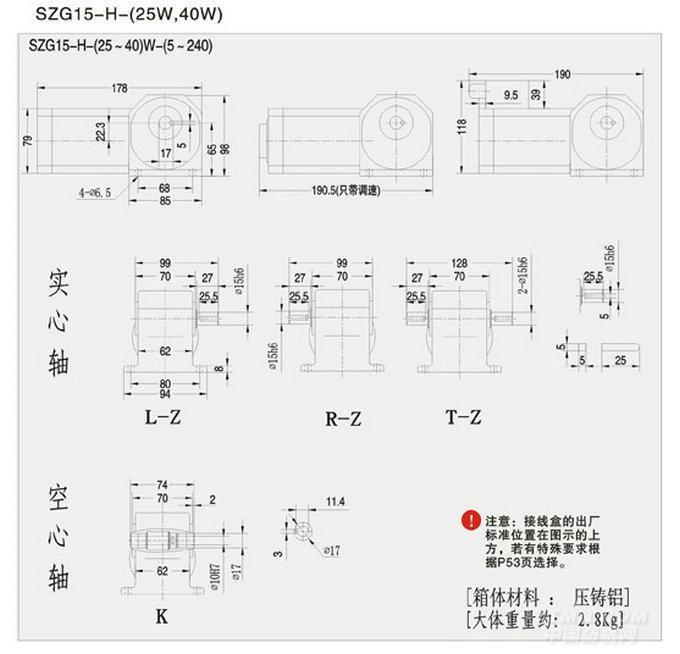

SZG-H直交轴小型15框减速机详细参数:
