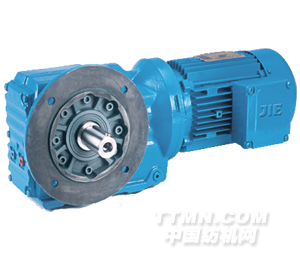

硬齿面减速机JRTK系列

产品参数：

产品型号: JRTK额定功率:0.12～200KW电压:null转速/极数:null减速比:5.36～17550安装方式:null

详细参数

硬齿面减速机JRTK系列为斜齿轮-伞齿轮减速机，有底脚安装斜齿轮，底脚空心轴安装斜齿轮，底脚空心轴锁紧盘安装斜齿轮，B5法兰安装斜齿轮等型号。硬齿面减速机也叫硬齿面减速器或硬齿面减速箱。

硬齿面减速机JRTK系列有以下几种设计方案：
JRTKA..BD：底脚安装斜齿轮--伞齿轮减速电机
JRTKV..B D..:底脚花键空心轴（DIN5480)安装斜齿轮--伞齿
JRTHK..B D..:底脚空心轴锁紧盘安装斜齿轮--伞齿轮减速电机
JRTKF..B5 法兰安装斜齿轮--伞齿轮减速电机
JRTKAF..D:B5法兰空心轴安装斜齿轮--伞齿轮减速电机
JRTKVF..D:B5法兰花键空心轴（DIN5480)安装斜齿轮--伞齿轮减速电机
JRTKHF..D..:B5法兰空心轴锁紧盘安装斜齿轮--伞齿轮减速电机
JRTKA..D..:空心轴安装斜齿轮--伞齿轮减速电机
JRTKV..D..:花键空心轴（DIN5480)安装斜齿轮--伞齿轮减速电机
JRTKH..D:空心轴锁紧盘安装斜齿轮--伞齿轮减速电机
JRTKAZ..D..:B14法兰空心轴安装斜齿轮-伞齿轮减速电机
JRTKVZ..D..:B14法兰花键空心轴（DIN5480）安装斜齿轮--伞齿轮减速电机
JRTKHZ..D..:B14法兰空心轴锁紧盘安装斜齿轮--伞齿轮减速电机。

硬齿面减速机JRTK系列使用说明：

1.1安装注意事项
  11.1 减速机须安装在平整坚固的底座上，底脚螺栓必须紧固、防震。
  1.1.2 原动机--减速机--工作机的各联接轴伸.安装后必须互相准确对准轴线。
 1.1.3 减速机输入端及输出端轴伸外径尺寸公差均按h6制作.与之相配的联轴器、皮带轮、链轮等传动件内孔须按合适的尺寸公差配制，避免装配过紧损坏轴承.装配过松影响正常动力传递。
  1.1.4 链轮、齿轮等传动件装上轴伸时.应尽量靠近轴承.以减少轴伸弯曲应力。
  1.1.5 WPD型减速机装配电机时，应在蜗杆头部内孔孔壁及键槽处涂抹黄油.避免装配过紧.防止轴孔日久生锈。
  1.1.6 订购使用各类WPD减速机时.若电机重量偏大.应设支撑装置。
1.2使用注意事项
  1.2.1 使用前应注惫检查减速机型式结构、中心距规格、传动比、拍入轴连接方式、输出轴结构、输入轴输出轴轴指向和回转方向等是否符合使用要求。
 1.2.2 按照样本上“油品润滑”中所规定的要求，注入合适的品种牌号润滑油。加油后，旋紧顶部的通气器，拔掉通气器上之小锥塞.减速机方可开始运转.必须选用合适牌号的润滑油.必须控制适宜的加油量。必须按规定要求及时换油.尤其要重视首次使用100小时后的更换新油。
1.2.3 使用过程中发生不正常情况时.应及时停机检查，可参照“故障分析’表处理。（减速机的油温最高允许达到95℃.在此温度界限下.只要油温不再上升.可以放心使用）。
  杰牌传动，产品遵循模块化、最优化设计理念，致力于打造中国一流的“精密传动”、“驱动模块”制造基地。 公司全套引进德国技术，拥有世界一流的加工检测生产线，产品出口欧美，替代进口，广泛服务于各大工业领域，专为中高端用户提供高可靠性的传动设备和服务！

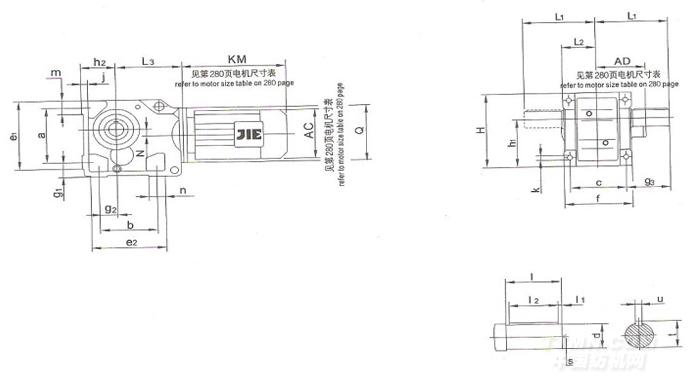

硬齿面减速机JRTK系列详细图纸：
