伺服电机60系列
发布时间：2012-06-15
.jpg)

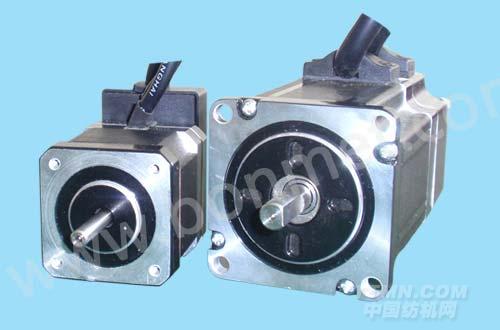

伺服电机60系列
●JSF系列伺服电机主要特点:
1：调速范围宽；
2：低噪音，高效率，运行平稳；
3：高性能钕硼磁钢设计能提供3倍以上峰值扭矩。
● JSF系列伺服电机参数列表:
|
电机型号
|
JSF42-3-30-AS-1000
|
JSF57-15-30-BF-1000
|
JSF60-15-30-CF-1000
|
JSF60-40-30-DF-1000
|
|
功 率 (w)
|
32
|
150
|
150
|
400
|
|
额定扭矩 (Nm)
|
0.1
|
0.5
|
0.5
|
1.3
|
|
峰值扭矩 (Nm)
|
0.35
|
1.75
|
1.75
|
4.5
|
|
力矩常数 (Nm/A)
|
0.057
|
0.06
|
0.069
|
0.093
|
|
额定转速 (Rpm)
|
3000
|
3000
|
3000
|
3000
|
|
额定电压 (V)
|
24
|
36
|
48
|
72
|
|
额定电流 (A)
|
2.3
|
7.3
|
5.5
|
9.3
|
|
极数
|
8
|
8
|
8
|
8
|
|
编码器分辨率
|
1000
|
1000
|
1000
|
1000
|
|
电机重量 (Kg)
|
0.42
|
0.7
|
1.25
|
1.8
|
|
绕组电阻
|
2.1Ω
|
0.73Ω
|
1.23Ω
|
1.04Ω
|
|
绕组电感
|
1.4mH
|
0.95mH
|
0.97mH
|
1.47mH
|
|
反相电动势常数
|
4.3V/Krpm
|
6.7V/Krpm
|
10.6V/Krpm
|
15.4 V/Krpm
|
● JSF系列伺服电机安装尺寸
.jpg)
JSF系列伺服电机技术参数:
|
电 机
型 号
|
额定
功率
(W)
|
电压
(VDC)
|
电流
(A)
|
极数
|
额定转速(Rpm)
|
额定
扭矩
(Nm)
|
峰值
扭矩
(Nm)
|
力矩
常数
(Nm/A)
|
编码器
分辨率
|
机身
长度
(mm)
|
重量
(KG)
|
|
JSF 42- 3-30-AS-1000
|
32
|
24
|
2.3
|
8
|
3000
|
0.1
|
0.35
|
0.057
|
1000
|
64
|
0.42
|
|
JSF 57-15-30-BF-1000
|
150
|
36
|
7.3
|
8
|
3000
|
0.5
|
1.75
|
0.06
|
1000
|
113
|
0.7
|
|
JSF 60-15-30-CF-1000
|
150
|
48
|
5.5
|
8
|
3000
|
0.5
|
1.75
|
0.069
|
1000
|
100
|
1.25
|
|
JSF 60-40-30-DF-1000
|
400
|
72
|
9.3
|
8
|
3000
|
1.3
|
4.5
|
0.093
|
1000
|
142
|
1.8
|
