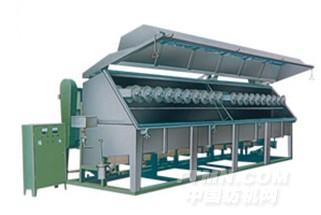

Q411  1-100管绞丝染色机

一.设备用途
　　本系列喷射式绞丝染色机是目前国内较为先进的绞丝染色设备,具有产量高,染色质量好,节约染料,操作简单等优点,同时具备用途广泛,通用性强的特点,可进行多种质料的绞线染色,如真丝,人造丝,棉纱,丝光棉,人造棉,棉麻线,晴纶线等,同时还可以利用该机在染色前进行漂白处理,适应长度可长,可短的不同规格,也可根据用户提出的使用要求制作特殊规格。

 二.主要规格与技术特征:
1.喷管式:1管到100管
2.每管容丝量:5-8kg
3.工作温度: 98℃
4.加热方式:直接蒸汽加热,间接蒸汽保温。
5.染液循环方式：染槽内的染液由循环泵经分配箱进入喷管，对绞丝进行喷射染色后再流回染槽如此循环。
6.使用蜗轮蜗杆：与一般厂生产的链轮式有明显优点,体积小,重量轻,水量急。
7.水温在98℃时能喷射10-20cm。
8.使用晶体管自动继电控制使用极为方便,间歇正反时间可自行调节,又可手动控制,传动装置使用摆线针轮减速机。
9.设备主要材料:1Cr18Ni9Ti不锈钢。


三、机械特征和主要组成部分及说明
1.喷管：
　　喷管为不对称三角梅花型，喷管长度有980-1280cm。喷管为不锈钢材料制作而成，表面磨光，经高精度抛光，以免在工作时损伤丝束。孔径为φ2mm。喷管小孔两端设有凸缘，丝束均匀地挂在两凸缘之间，染液由小孔内喷出，强行通过丝束进行染色在喷管的前端设有闷盖，便于清洗喷管内部。

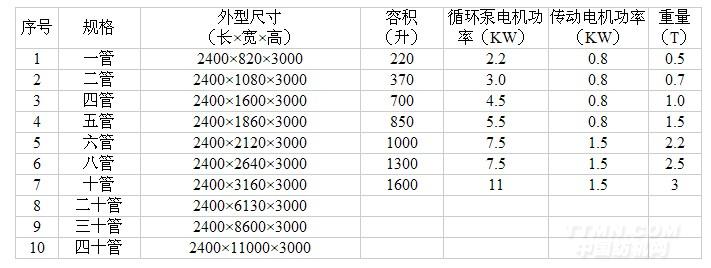

喷射式绞丝染色机外型尺寸及配套功率和重量

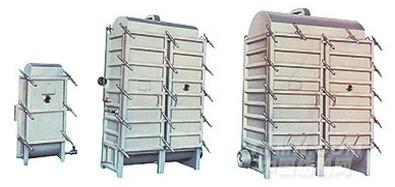

Y系列50-600-1000绞线染色机

一.绞线染色机产品简介：
   本绞线染色机产品系列是国内目前比较先进的绞线染色设备,其不仅具有产量高、质量好、节约染料、操作简单等优点, 而且同时具备用途广泛、通用性强的优点, 即可进行多种质料的绞线染色, 如羊毛、丝类、人造毛、人造棉、棉麻线、混纺绒线、晴纶针织绒线澎体纱等, 对晴纶针织绒线还可以利用该机在染色前进行膨体漂白处理,适应绞纱长度由1220～1830 mm(48"-72")六十种长短绞纱同时处染,亦可根据用户提出的要求制造,以适应更长或更短的绞线长度,并且前处理和后处理均可在本绞线染色机设备进行。

 二.绞线染色机的规格和性能
1.工作方式: 由全自动电脑控制及半自动控制二种绞线染色机。绞线用挂纱棒挂装进染缸闭门密封后，染液进缸，主电脑带动循环泵作自动倒顺转，使液流双向循环进行染色。
2.绞线杆表面光洁度达Ra3.2抛光。
3.蒸汽压力：0.2～0.3Mpa。
4.加热方式:加热管路,装于染机顶部及底部,保证染液温度均可,并有蒸汽喷射管,可直接加热与间接加热。
5.导液板,可造成染液在染箱中均布循环,并有效地防上止绞纱在处理过程中产生缠绕。
6.传动形式: 三角胶带传动。
7.变速方式: 变换主动被动两轮直径三角带调槽变速,以适应不同纱量大染色要求。
8.浴比:1:20～40。
9.适应线纱圈长: 48"～72" (1200～1830mm)。
10.机器形式:箱柜形开门液流式。
三、绞线染色机的主要技术参数

 1、最高工作温度：100℃。
2、加热时间：20℃～100℃约30分钟。
3、冷却时间：100℃～80℃约12分钟（冷却水压为3kg/cm2） 。
4、装机容量

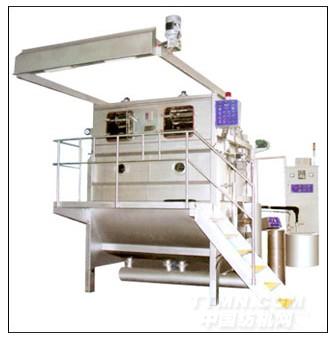

FDME-38常温溢流呢绒染色机

 呢绒染色机优点说明：
1、节省用水更环保，极底水碧1：5-8
2、减少排放，较少能源消耗，更环保
3、节省用汽，节省颜料和助剂
4、节省人工，一人多机操作，缩短工艺时间
5、准确的可编程计量水
6、解决机内费毛出机问题
7、适应性强，配合染色周期时间的限制
8、主泵和料泵采用变频同步运作，保证染色的均匀染性，确保无缸色差

呢绒染色机的技术数据展示：
最高速度：300米/分钟
恒水比：1：5-8
最高工作压力：常压
最高工作速度：98℃
冷却率：98℃-85℃平均2℃/分钟（以25℃3巴冷却计）
温率：25℃-98℃平均5℃/分钟（以7巴干燥饱和和蒸汽压力计）

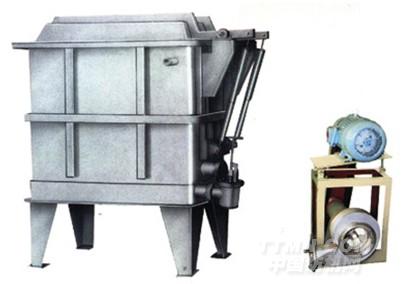

N464B散毛染色机


 一.产品的用途
　　本机用于纺织工艺毛纺织厂的染整车间, 适用于各种细度的羊毛和人造纤维的染色。
二.主要规格
1.工作容量: 5～200kg
2.染液最高温度 100 ℃
3.加热方式:直接蒸汽加热
4.染液循环方式:单向
5.循环泵:新型TN368循环强力耐酸泵,扬程10米,转速1000转/分
6.外形尺寸:100kg 1400×1400×1700(长×宽×高)
7.进汽管口径:1
8.染液升温时间:约30分钟
9.最大需汽量:约570 kg/h
10.机器总重:约1吨
三.随机供应主要配套件及用户自理件
1.随机供应主要配套件
　　新型TN368循环强力耐酸泵: 是根据各种毛纤维特定的抗汽蚀性而设计定型,在高温作用下染液汽化将产生大量汽泡片斥染桶及泵内, 使泵的喷射扬程突然直线下降并产生大量躁音,我厂现设计生产的离心式水泵采用了双层正反方双片叶轮循环泵, 染色在98℃～100℃时能保证喷射扬程正常进行工作,泵体及其它接触染液的零件全部采用1G18Ni9Ti不锈钢制作,泵轴上采用机械密封件密封。

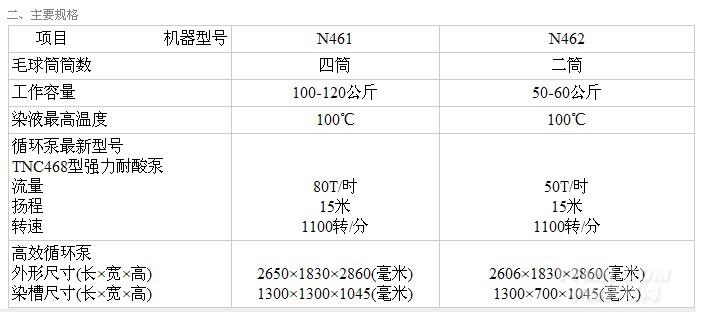

N461、N642毛球染色机

一、产品用途
　　本机用于纺织工业毛纺织厂的染整车间，适用于各种细度的棉、麻、羊毛和人造纤维的染色，纤维可以制成毛球或松散等状态下进行染色。
